[SketchUp] 콘타만들기 Toposhaper 사각형으로 깔끔하게 안 될 때 팁
2023/01/19

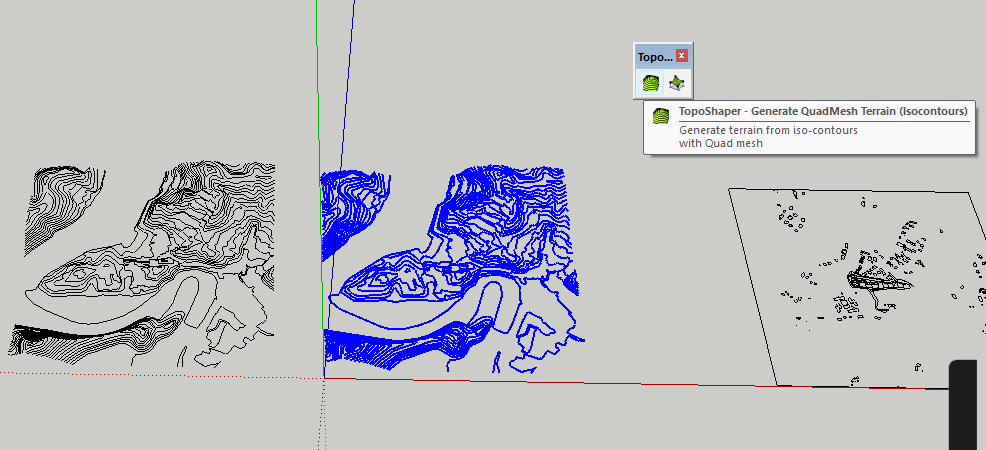

dxf에서 가져온 (깔끔하게) 사각형 영역으로 구획된 등고선을 가져왔는데 선택하고 (사각형 테두리는 없이) 루비를 실행시키면

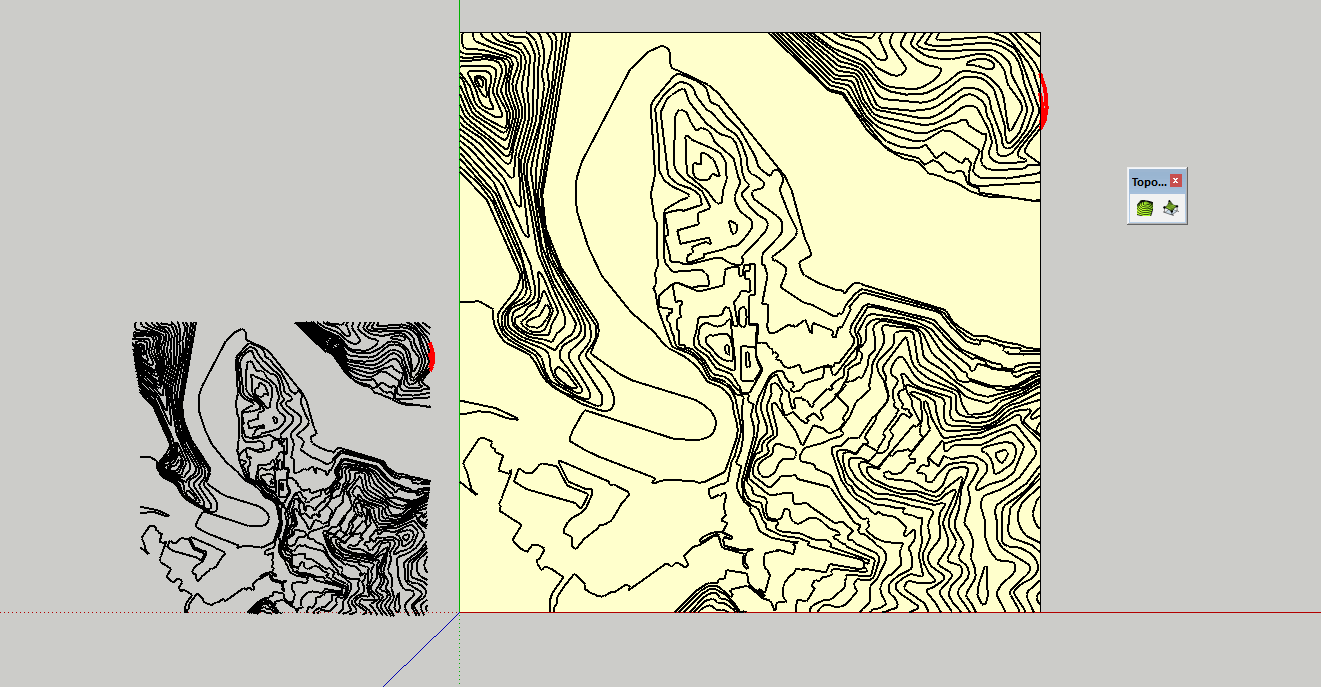

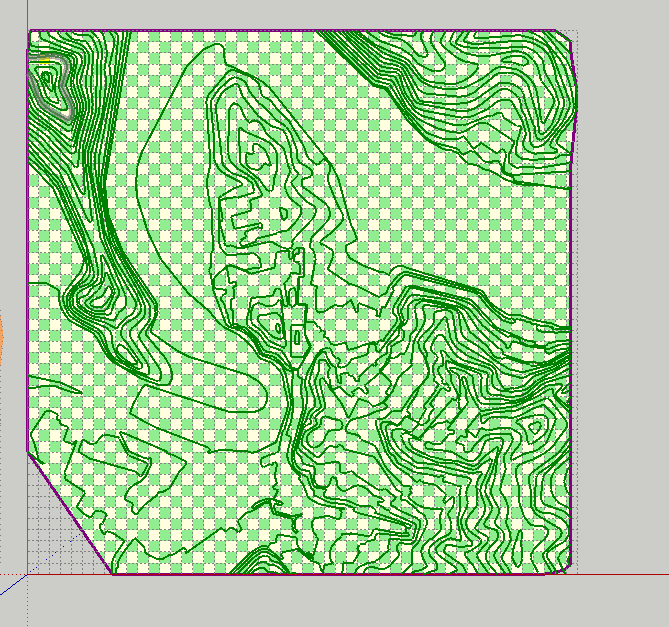

빨간 선으로 자동으로 오류를 잡아주는 기능이 있는듯 한데 이 기능 떄문에 루비 결과물이 사각형으로 깔끔하게 완성되지 않음

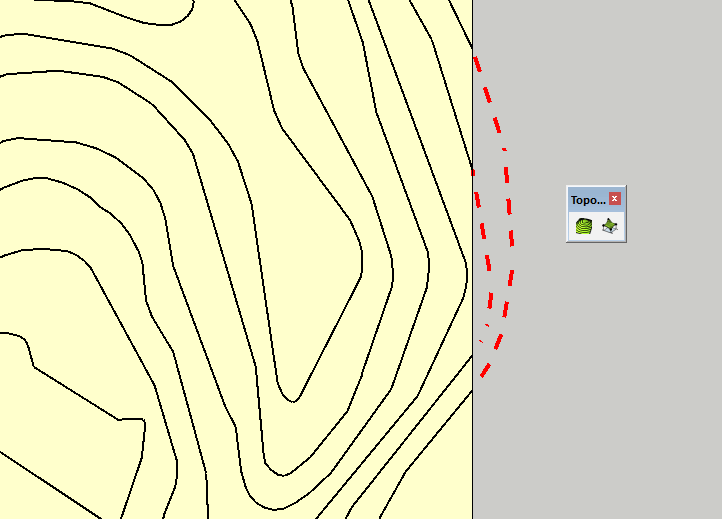

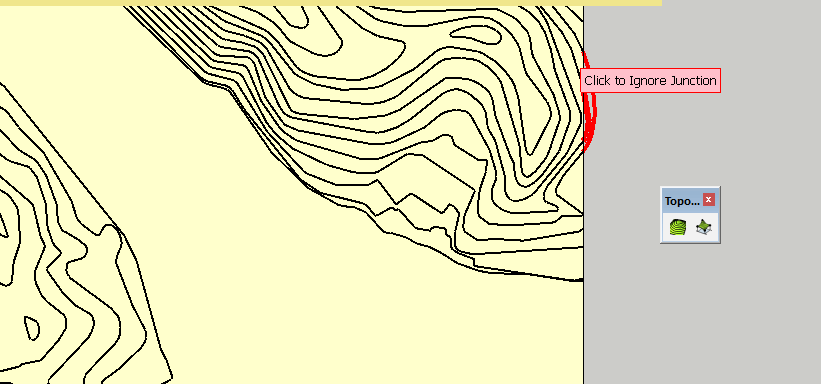

이떄는 빨간선 근처로 마우스르 대면 click to ignore juction이라는 툴팁이 뜨는데 이때 클릭을 해서 빨간선을 비활성화 시켜준다. (비활성화가 되면 점선으로 표시됨)

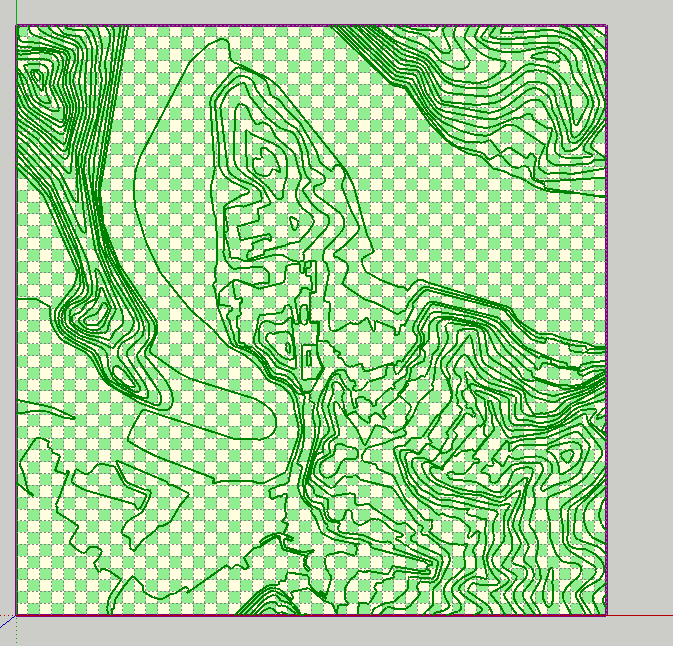

원하는데로 비활성화를 시켰다면 update contours & reload클릭해서 콘타를 다시 리로드 해주고 토포쉐이퍼 루비를 실행시키면 깔끔하게 사각형으로 완성된 콘타를 얻을 수 있다.
