[SketchUp] 대지레벨 맞추기_선촌리 292-20번지 (까사15번)
2023/01/29

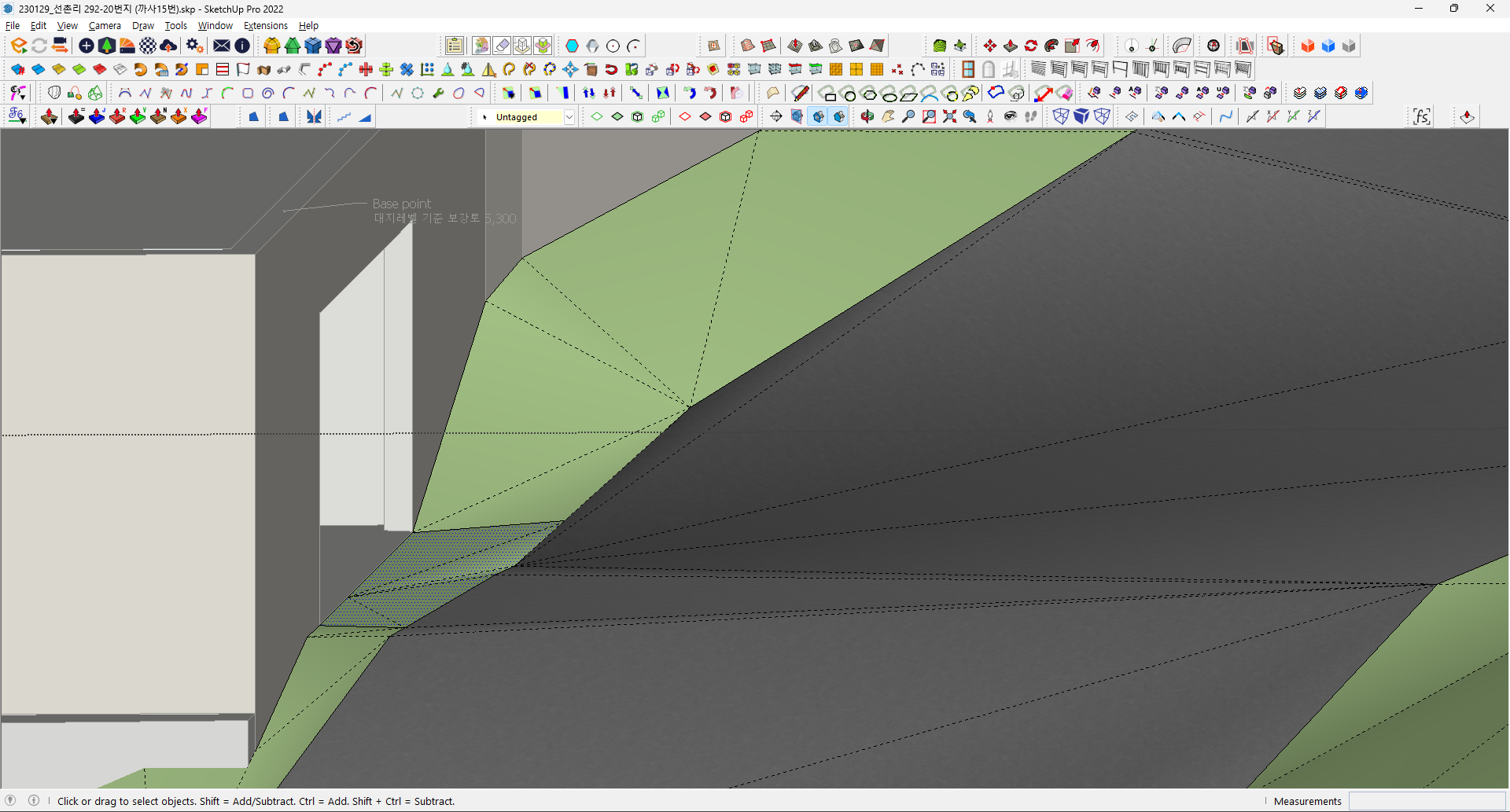

이렇게 대지레벨을 주차장 입구와 맞추려고 할 때 도로와 대지를 별도로 구분 짓고 도로 단차(200mm)작업 하기 전에 하나의 그룹 그리고 단차를 주지 않은 상태에서 시작한다.

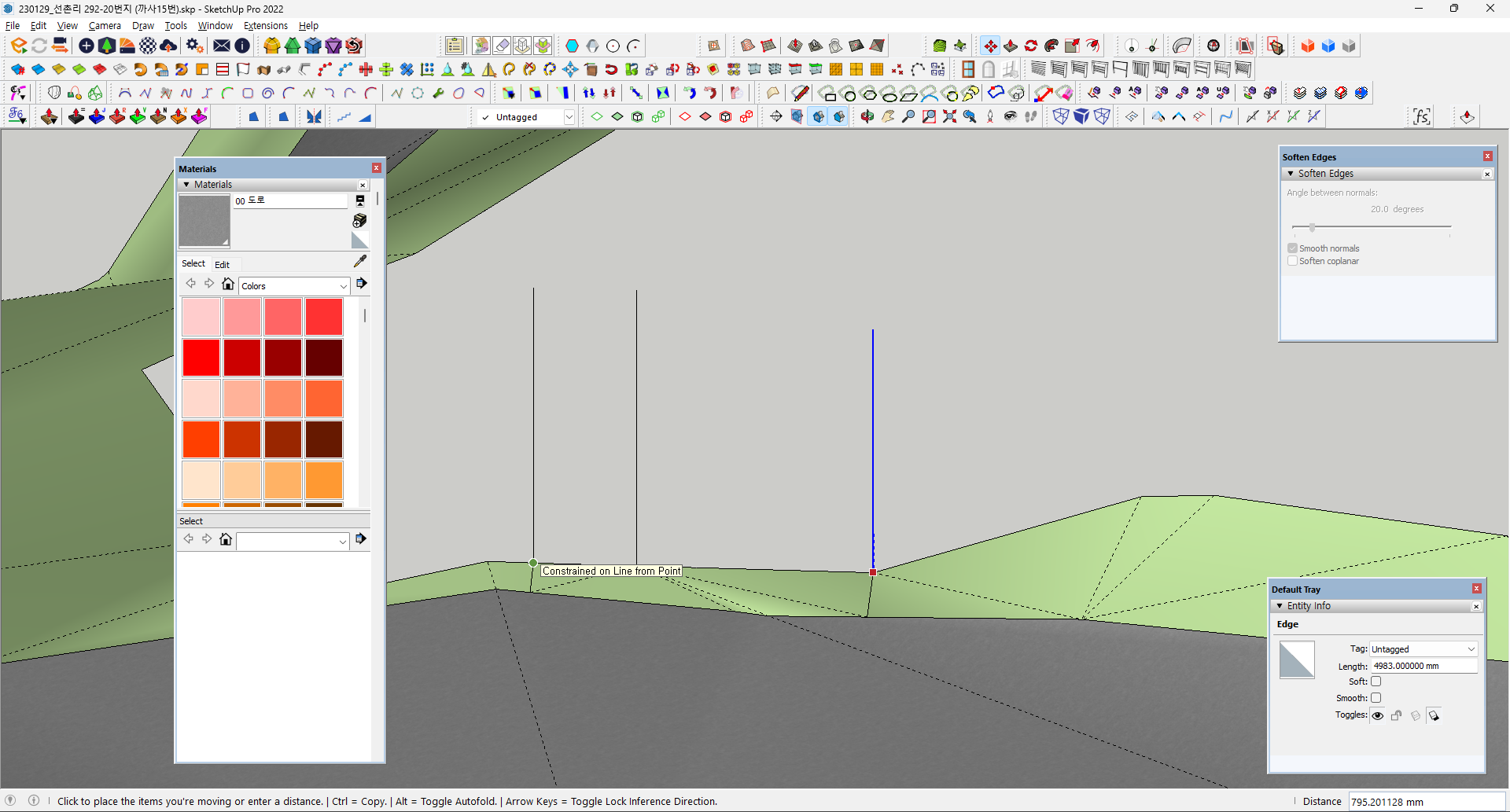

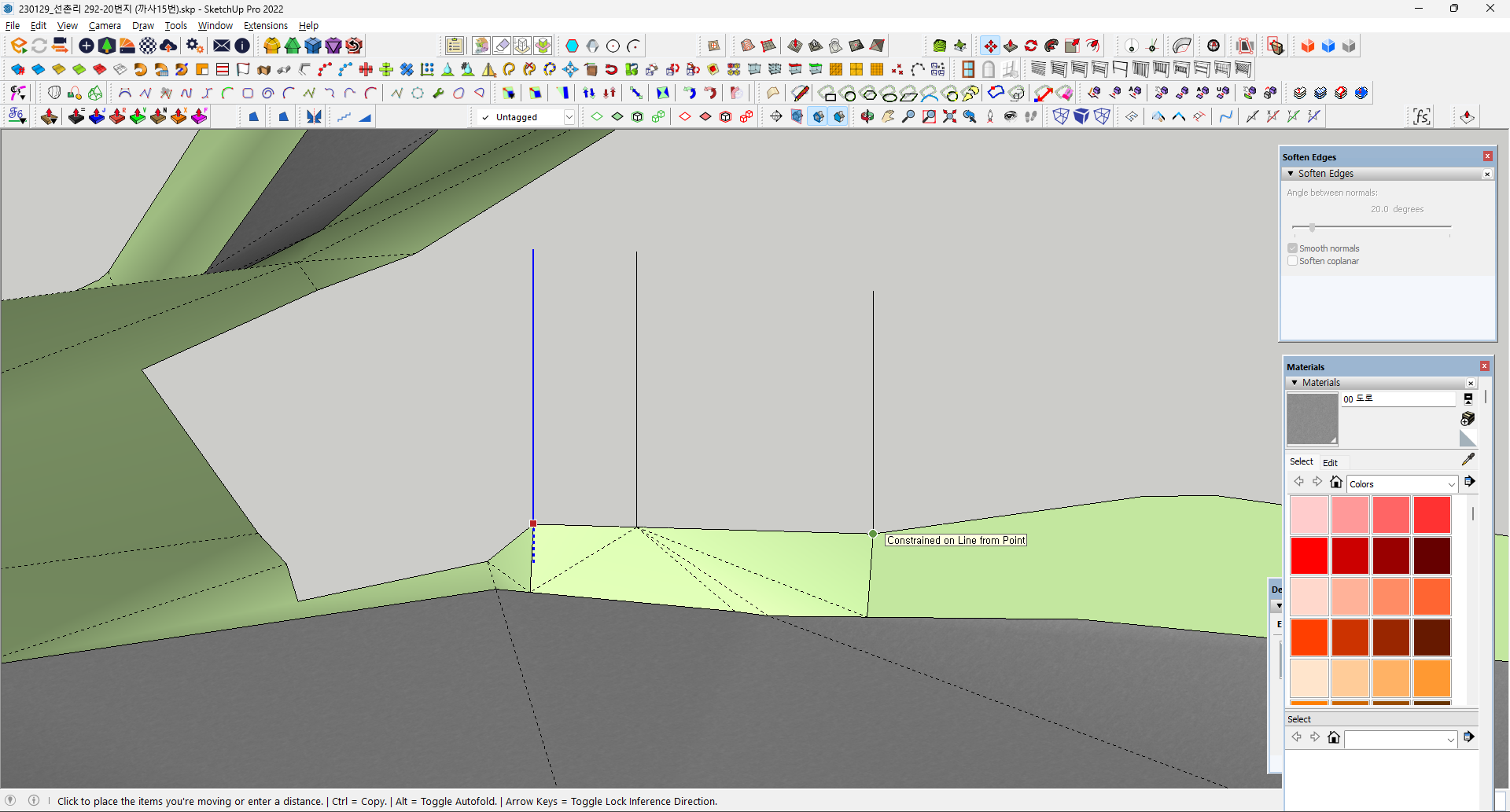

기준이 되는 면의 꼭지점에 수직선을 그려준다

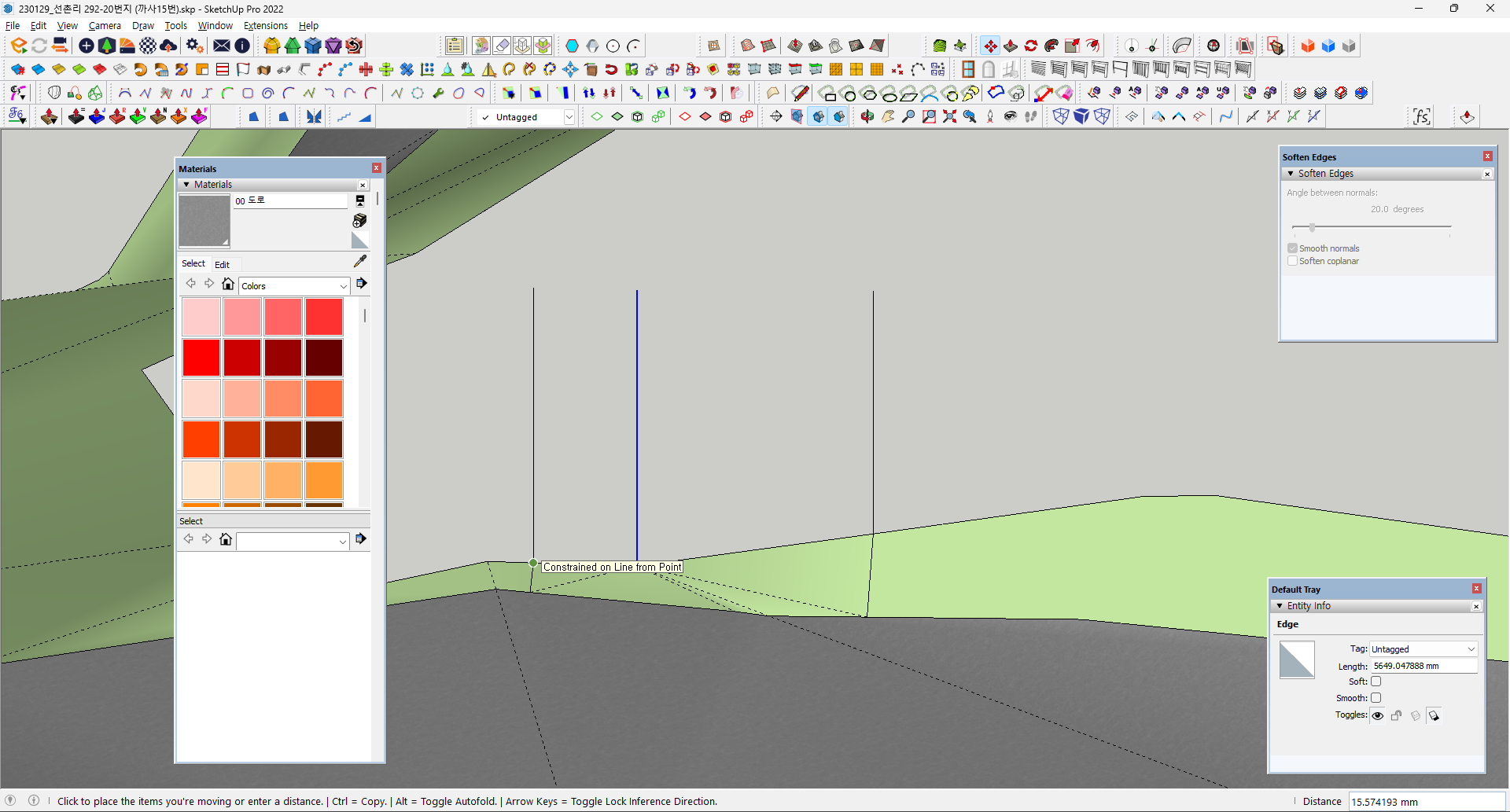

낮은 대지에서 높은 대지로 그려둔 수직선을 move로 이동해서 수평이 되도록 맞춰도 되고,

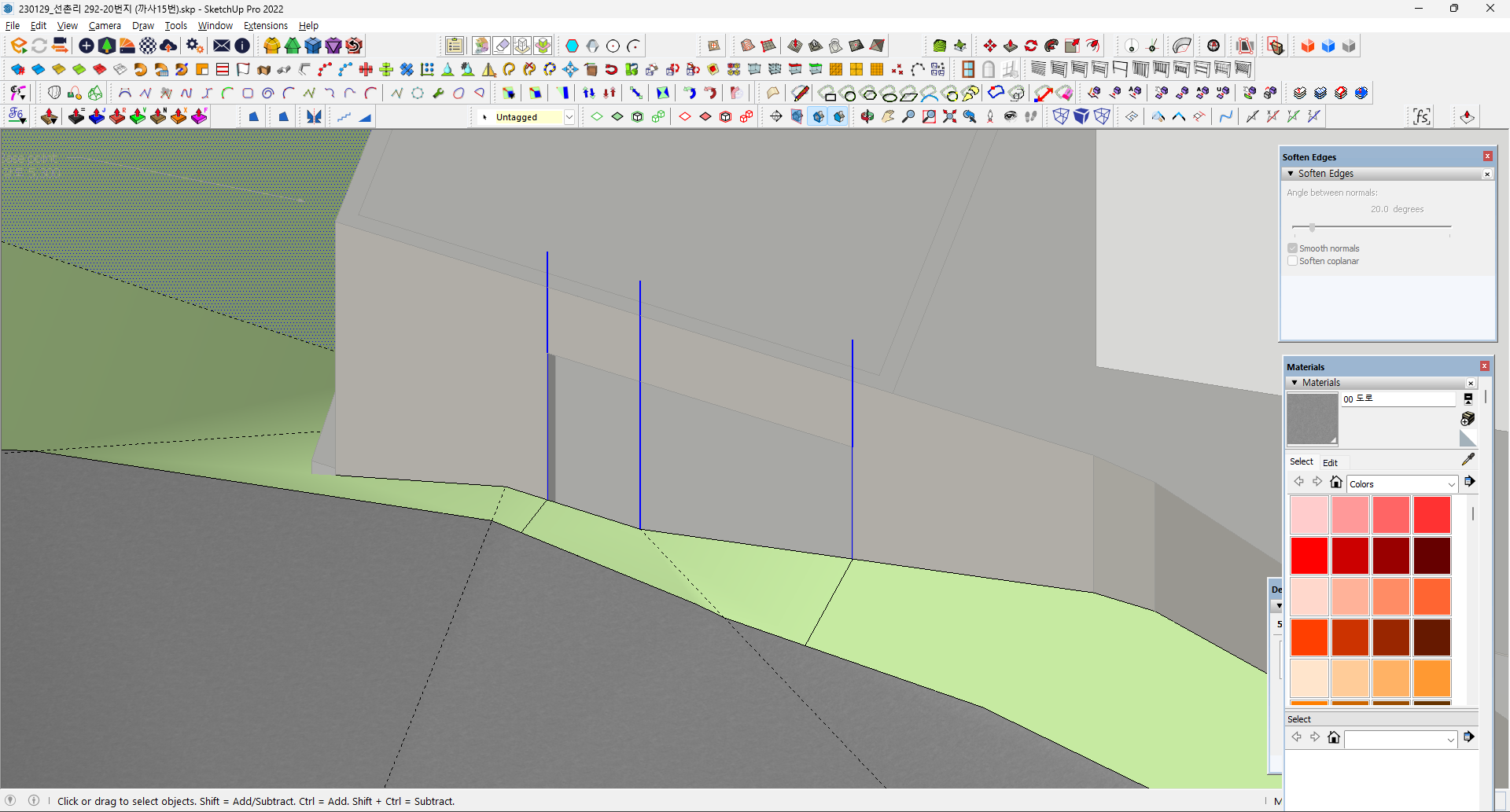

반대로 높은 쪽에서 아래로 맞춰도 된다. 경우에 따라 다르겠지만 이 프로젝트 같은 경우 높은 곳에서 아래로 맞추는게 결과물이 깔끔하게 나올 것 같다고 판단.

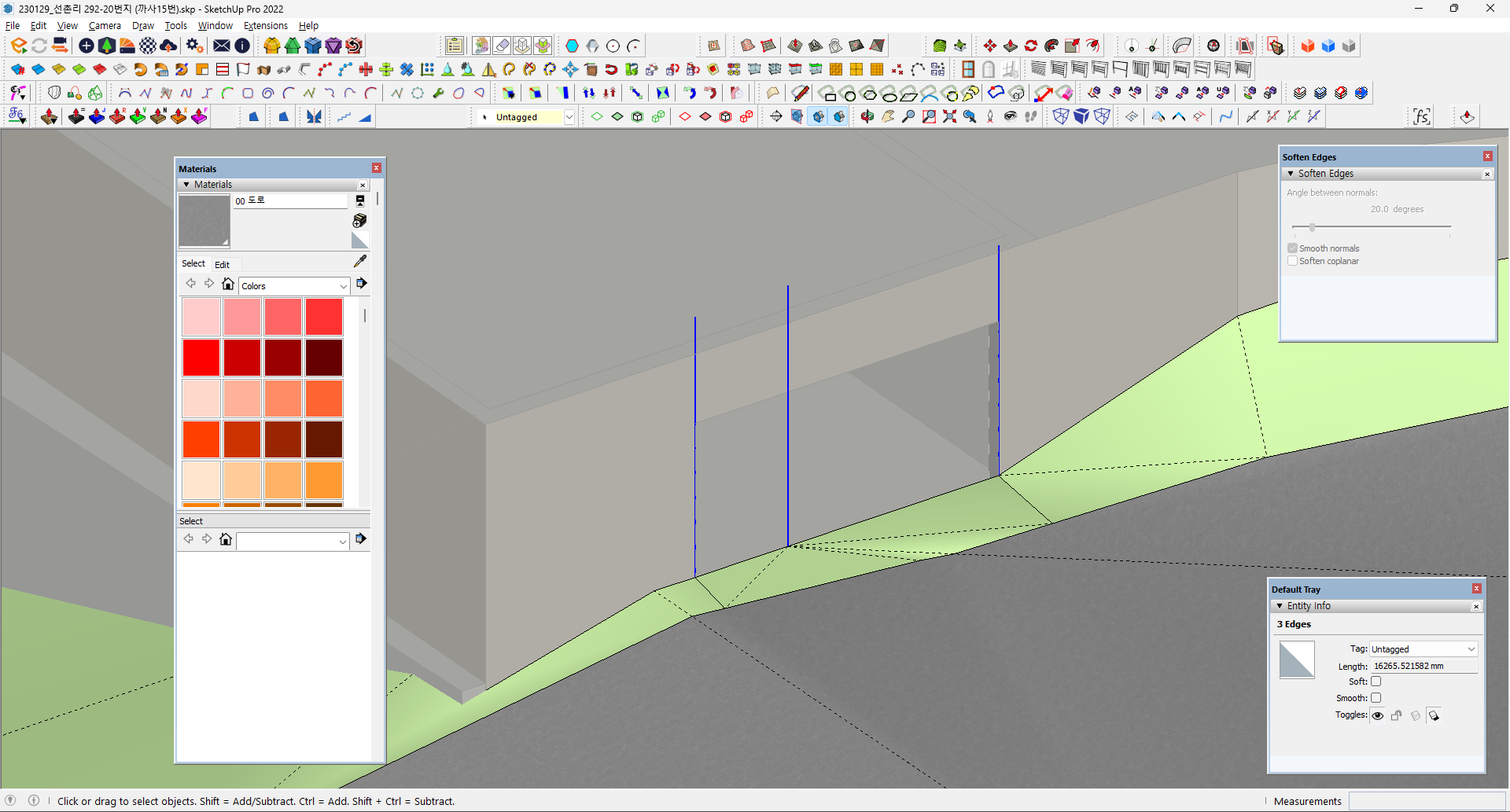

대지와 도로의 (차량)진입부와 면하는 부분을 수평이 되도록 맞췄다면 그려둔 수직선은 지운다.

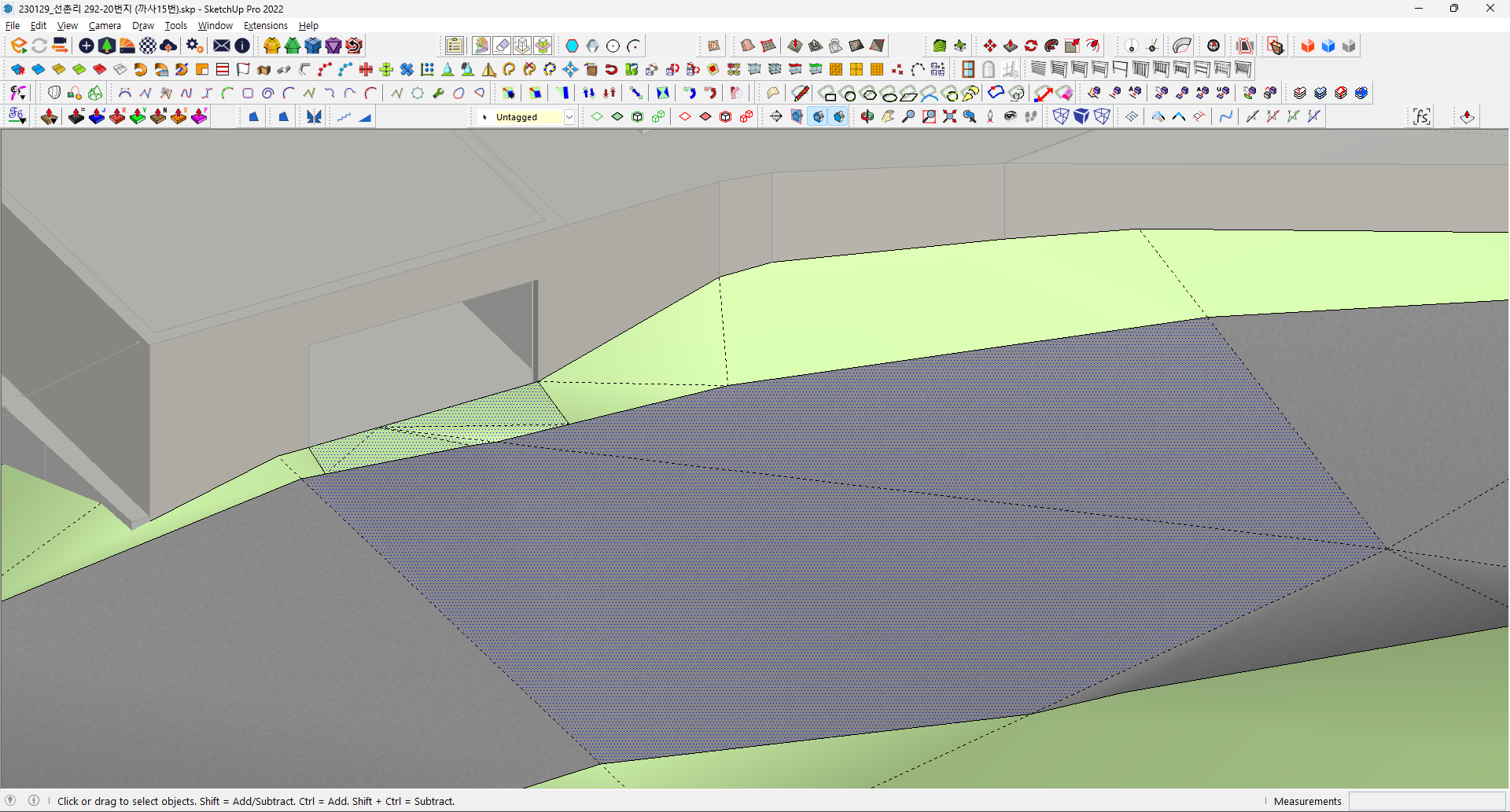

진입부와 면하는 부분의 면을 선택한다
hidden geometry를 켜고 진입부와 면하는 부분의 면과 더불어 도로면까지 선택한다 (도로를 선택하지 않으면 결과물이 어색하게 나옴)
이런 식으로 도로가 진입부랑 면한 면보다. 더 높게 잡이는 경우가 생김.

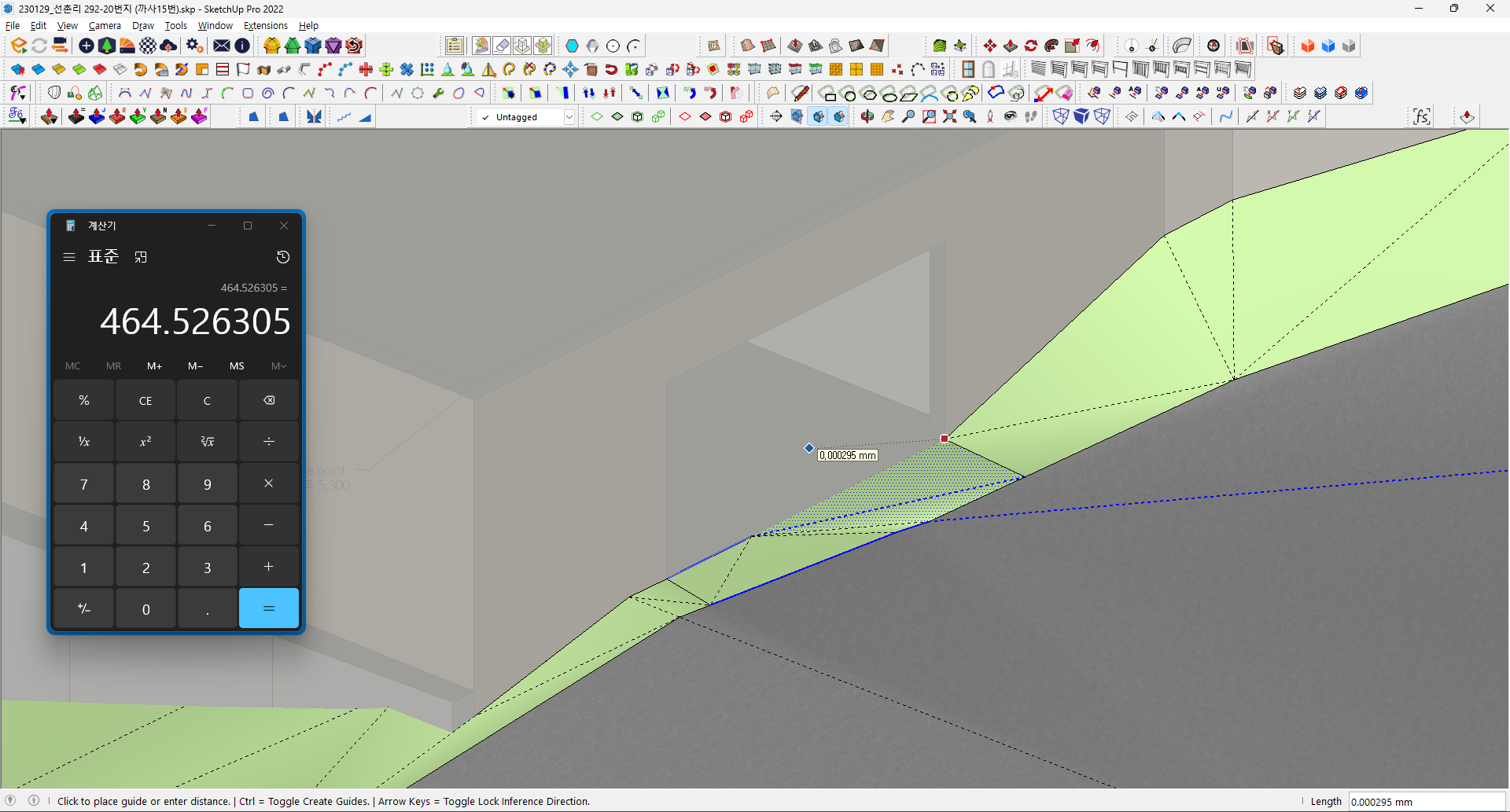

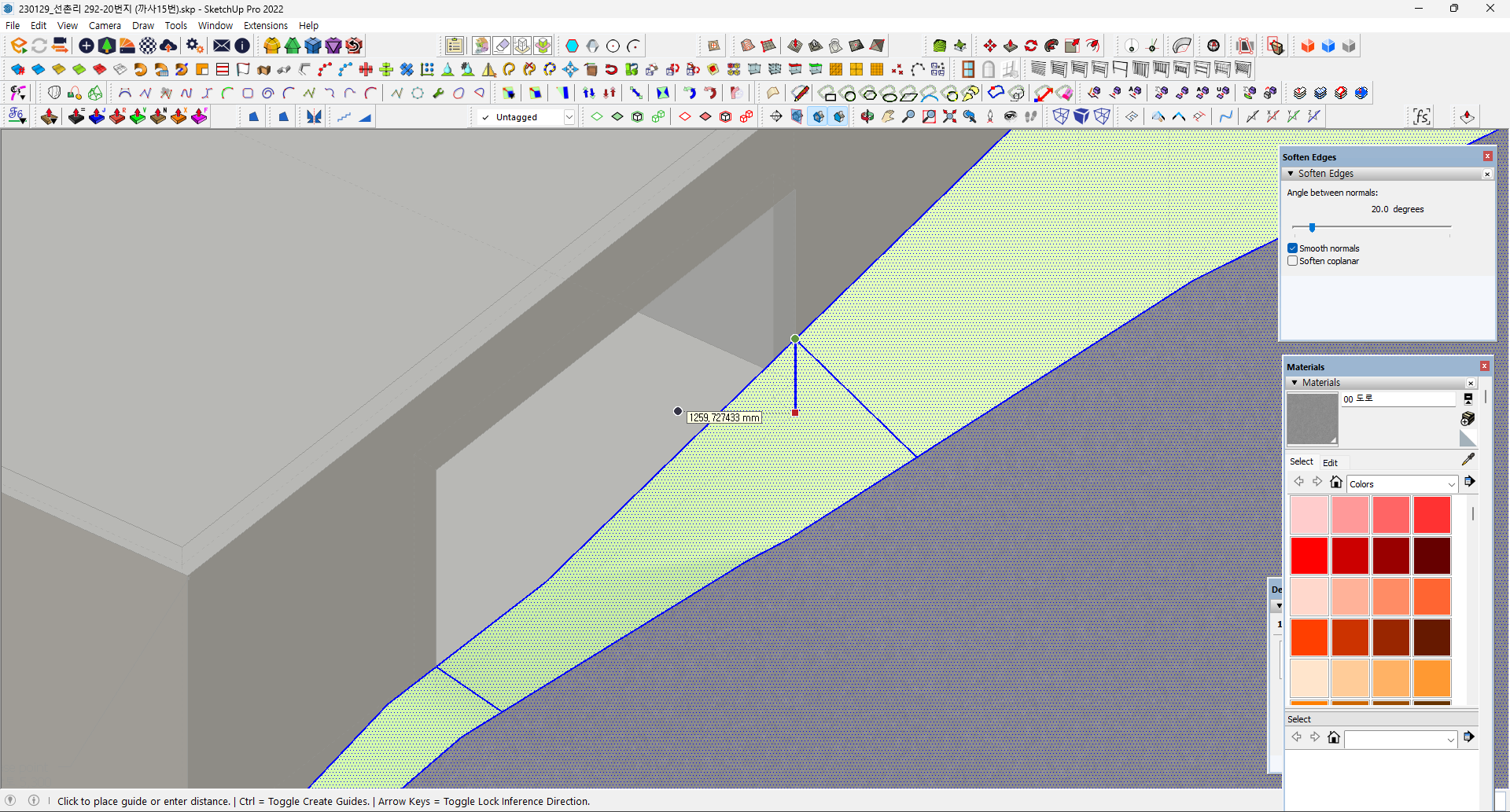

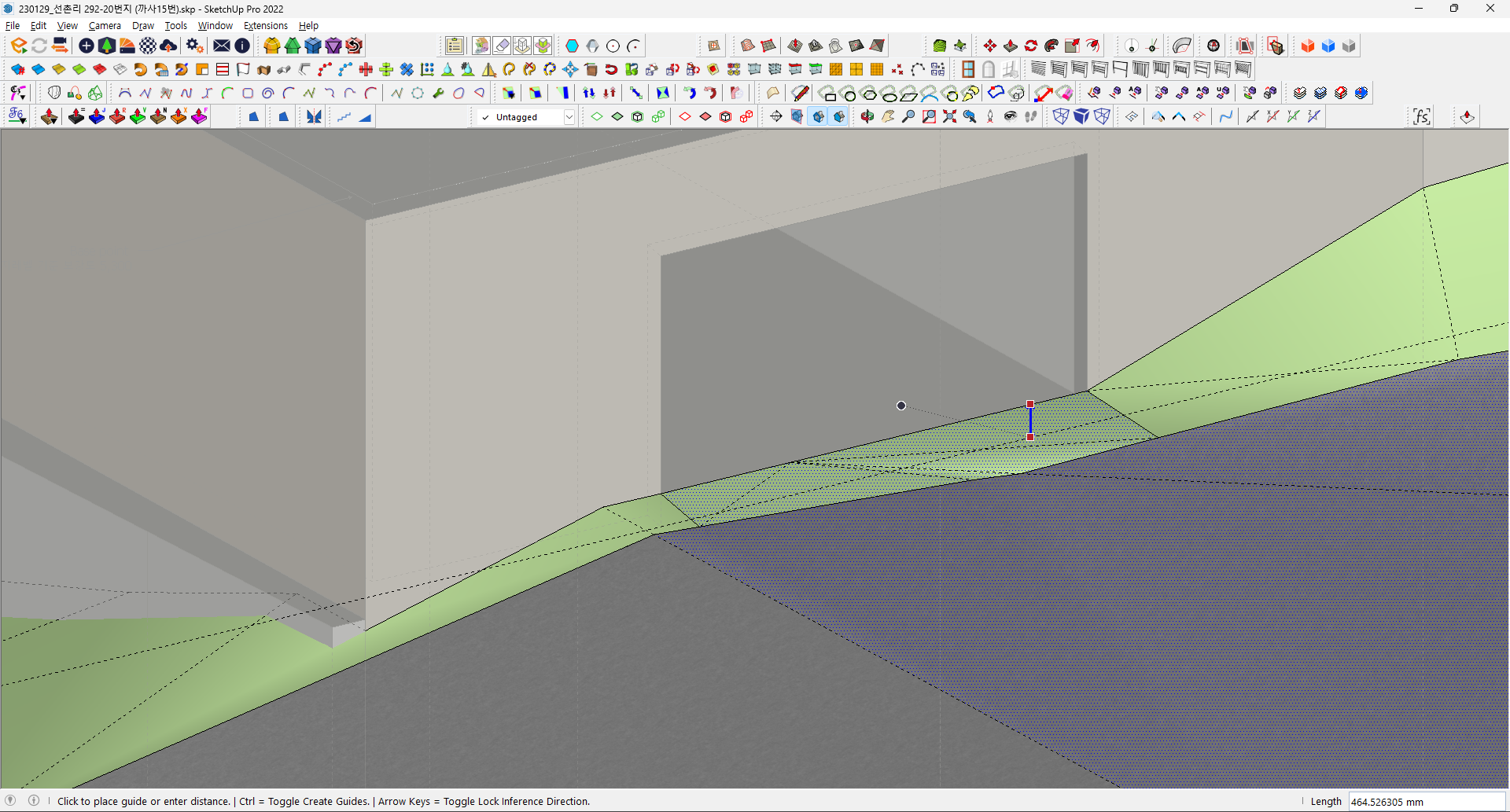

다시 본론으로 돌아가서 도로 진입부와 면하는 면의 높이차를 측정하고 그만큼 진입부와 면한 면과 도로면을 선택한 채로 샌드박스의 loft툴로 내려준다. 아래로 내릴 경우는 -값으로 입력해 줘야함. ex) -464.526305
0.000000.. 이 나오면 좋겠지만 이렇게 미세한 오차가 생긴다 (멍청한 스케치업)

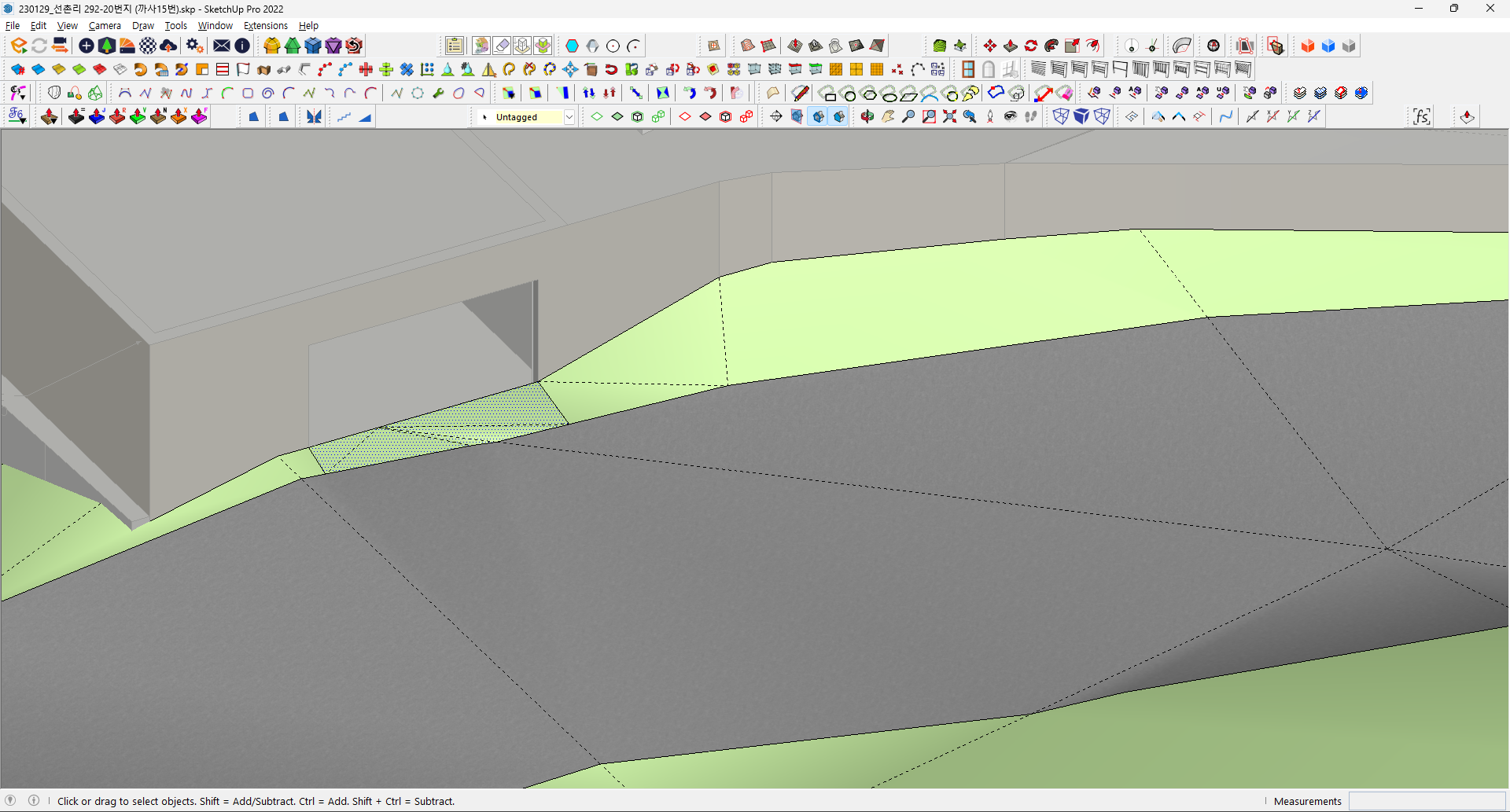

이정도면 어느정도 결과물이 깔끔하게 진입부와 면하게 도로를 만들 수 있다.
