[QGIS] dxf로 내보낼 때
2023/01/19
물, 도로는 분리된 면을 하나로 합쳐서 내보내야 스케치업에서 작업할떄 편함
합칠 객채들을 모두 선택한후 편집모드를 키고

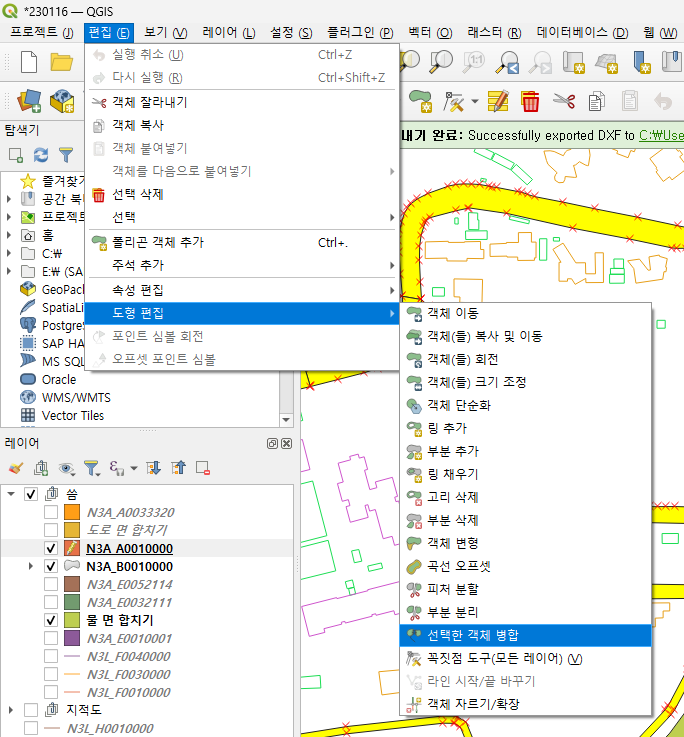

편집 > 도형 편집 > 선택한 객체 병합

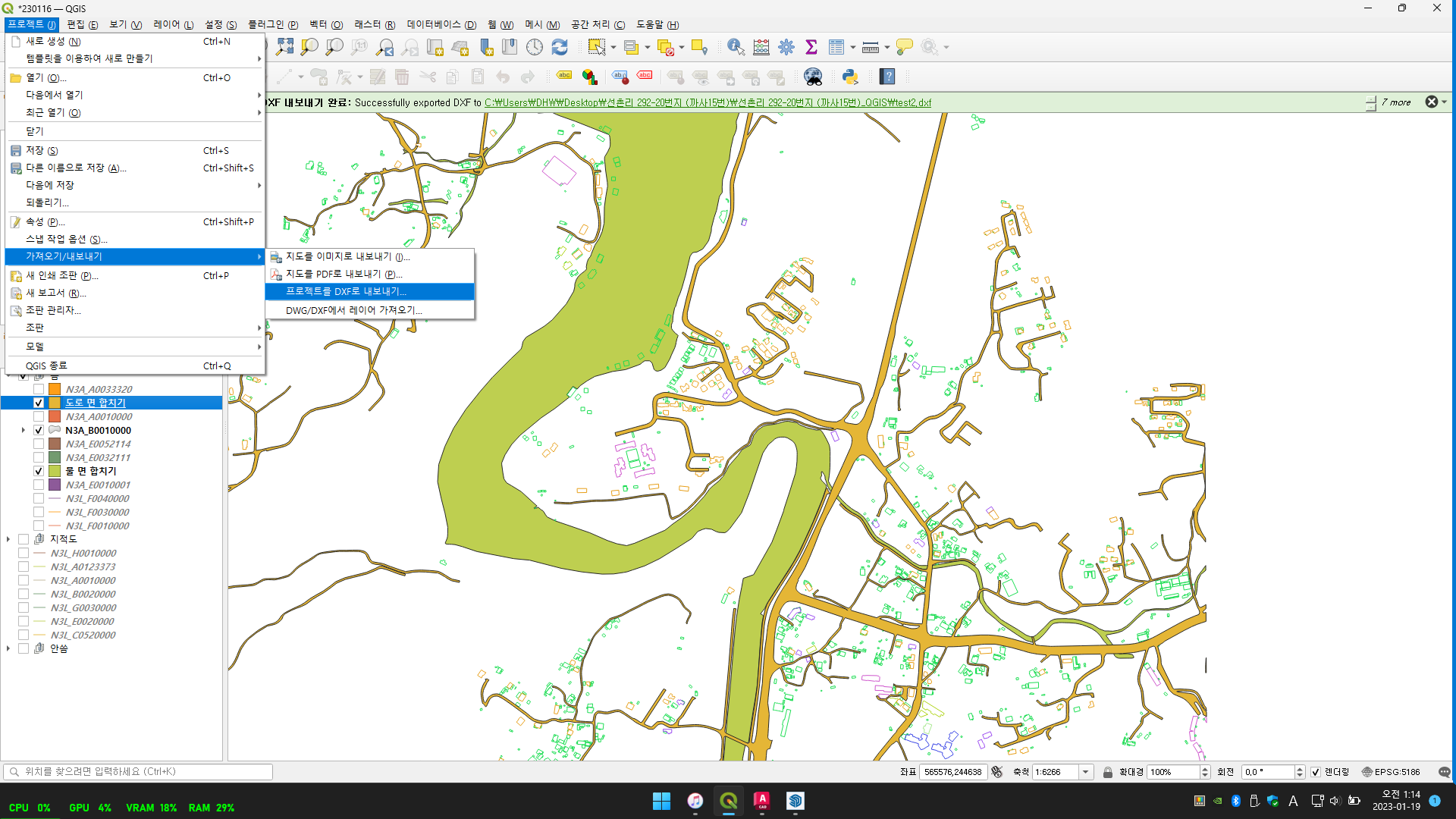

프로젝트 > 가져오기/내보내기 > 프로젝트 dxf로 내보내기

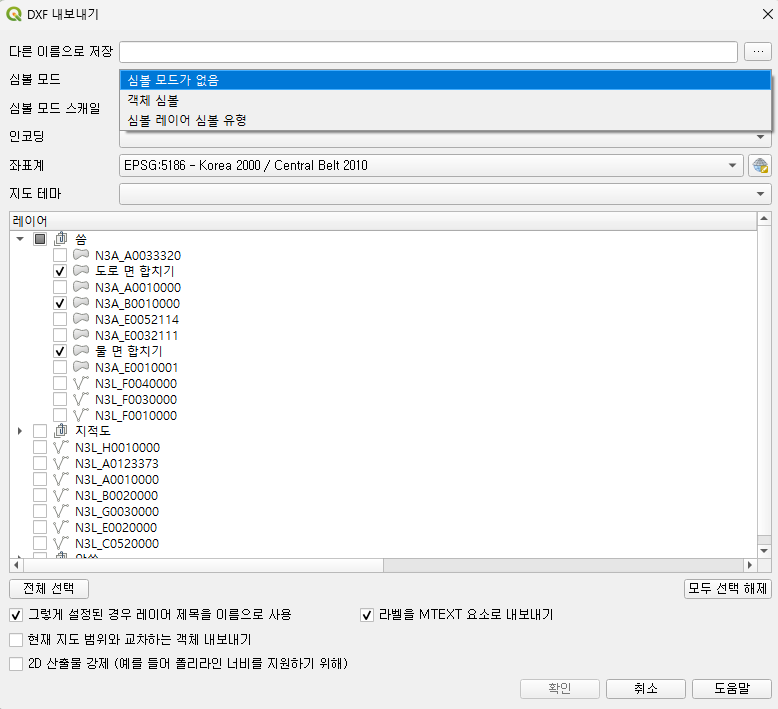

심볼모드가 없음으로 해야 면이 선으로 내보내짐

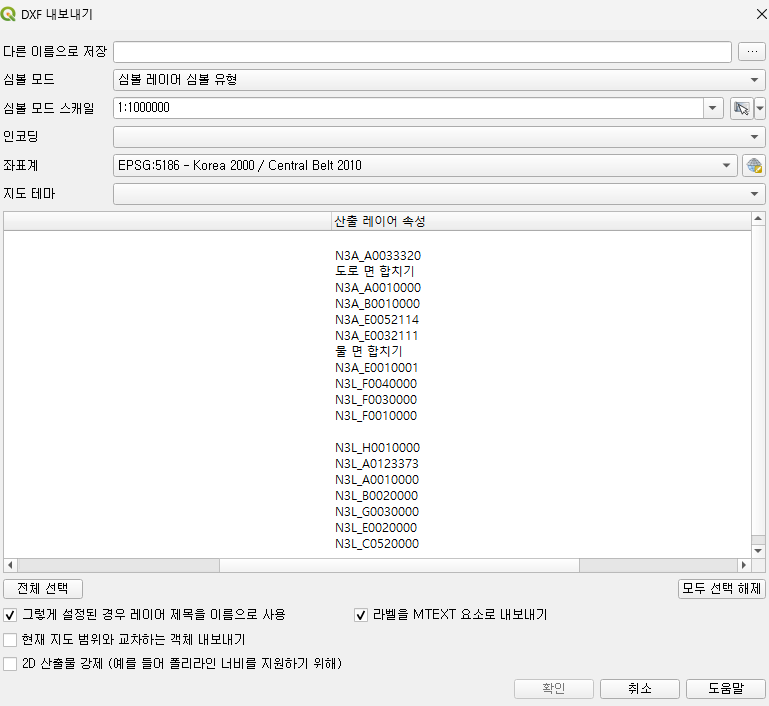

스크롤바를 우측으로 (많이)이동하면 각 레이어의 분류값을 지정할 수 있음 건물 층수 별로 레이어 지정해서 내보낼 것
(캐드에서 같은 층 수 레이어끼리 블럭을 지정해 두면 스케치업에서 건물 층별로 올리기 편함)

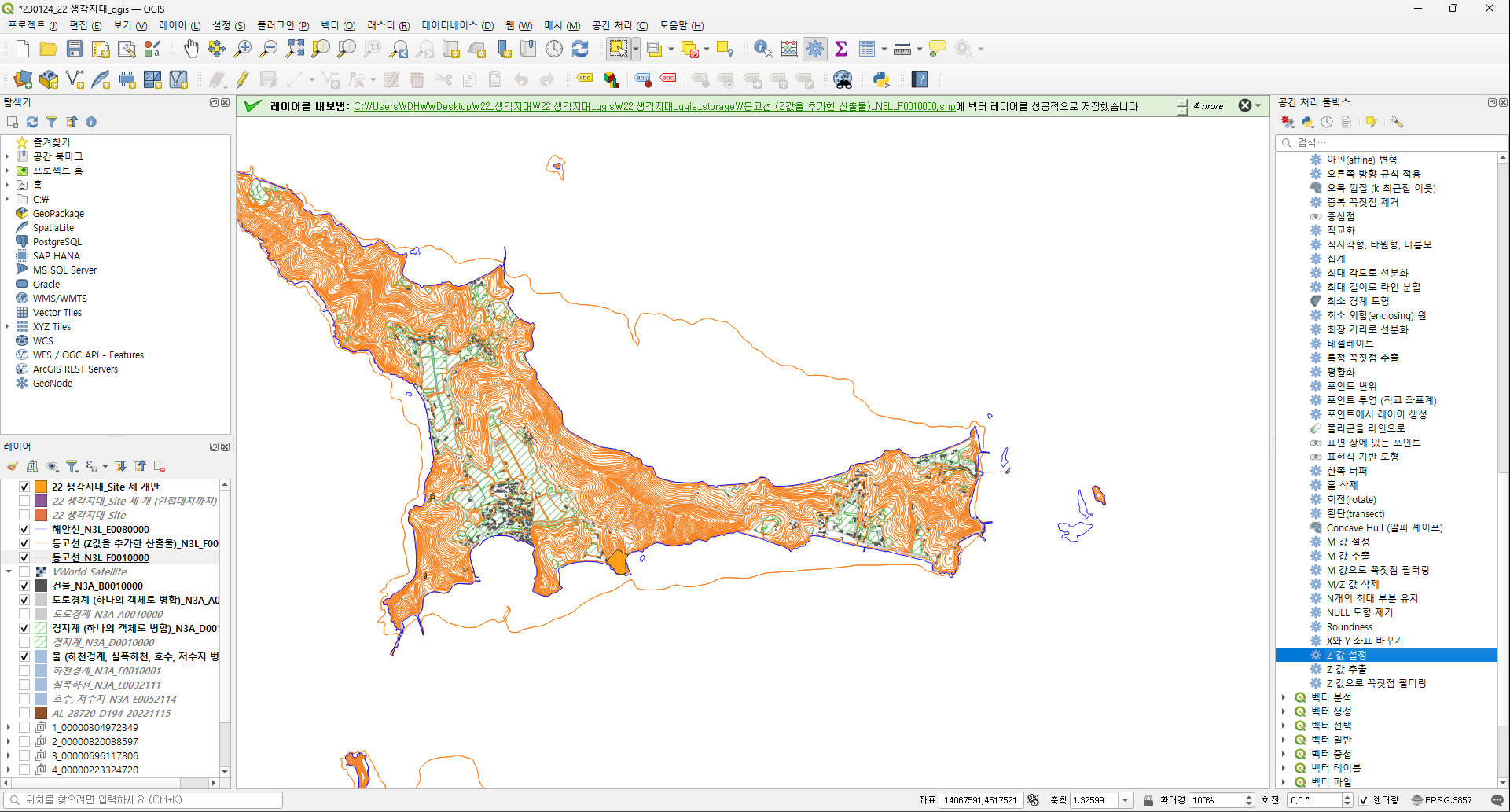

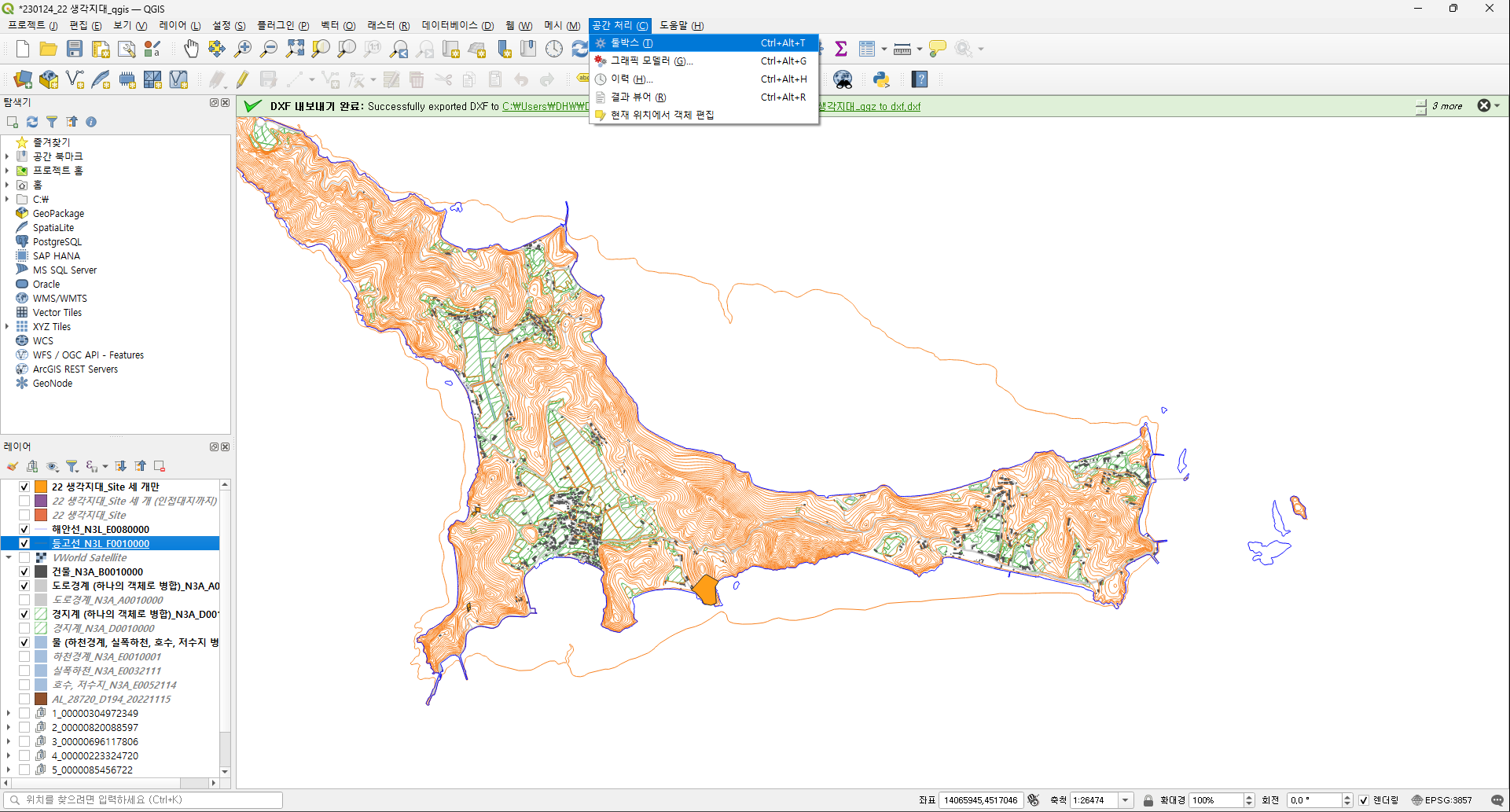

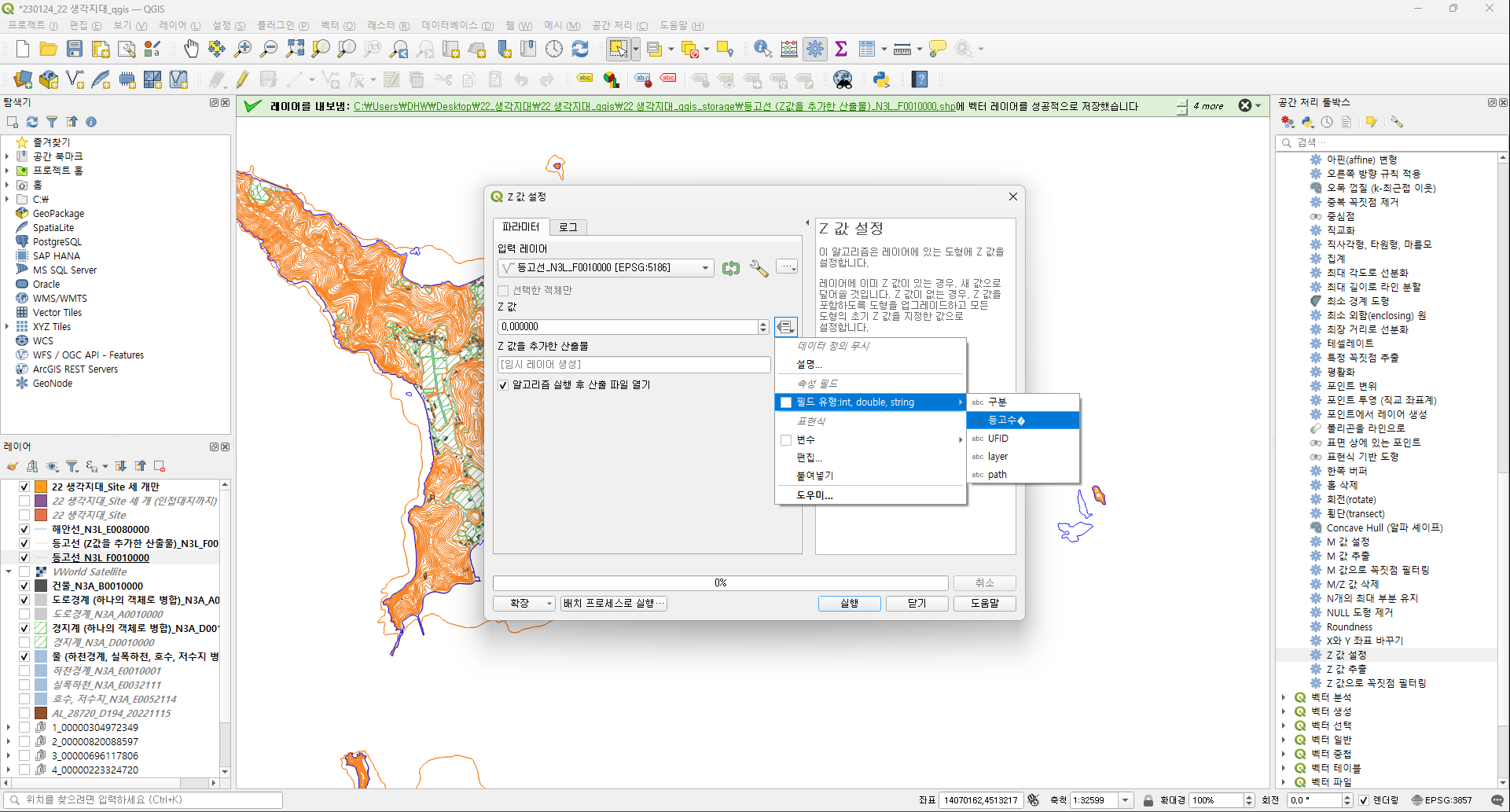

등고선은 그대로 내보내면 등고선에 z값이 입력되어 있지 않음. ansen 유튜브 댓글에 qgis상에서 z값을 입력한 방법이 나와있으니 참고
https://www.youtube.com/watch?v=VVdtgGr7vGg

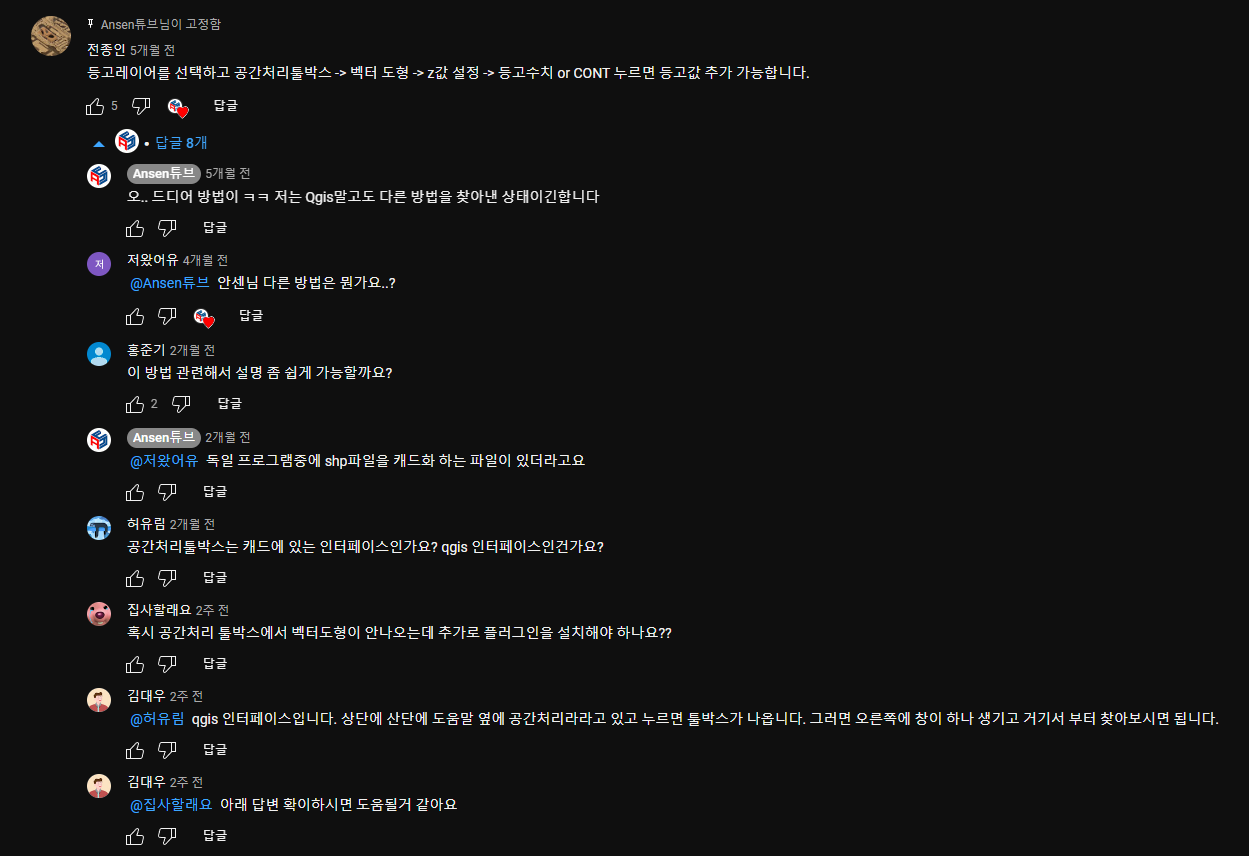

* ANSEN은 등고선은 산출레이어 속성을 count or 등고수 한 후 캐드에 가서 레이어 별로 분류된 등고값으로 Z값을 일일이 작업한다고 함. 유튜브 영상 댓글을 보면 현재는 독일 프로그램을 사용하는 방법을 사용한다고 하는데 ANSEN이 고정시켜놓은 댓글이 간편하고 좋은 방법인 것 같음.
끝.
230208
내보낸 dxf파일을 캐드에서 열었을 때 press enter이라고 나온후 실행되지 않을때. 명령어 창을 보면 레이어 이름 오류인걸 확인할 수 있다, 이때는 qgis에서 내보내기 전에 각 레이어의 이름을 한글이 아닌 영어로 하고 내보내면 된다.
