※동적 블록은 GstarCAD Professional 버전에서만 생성 및 편집이 가능합니다.
GstarCAD에서 블록 편집기의 다양한 매개변수 및 동작을 이용하여 여러 종류의 동적 블록을 생성할 수 있습니다. 본 게시글을 시작으로 가시성, 정렬, 반전, 선형 신축, 매개변수 값 세트, 대칭 신축, 거리 승수 및 연속 동작의 동적블록 생성 방법까지 안내드리겠습니다. 이번 게시글에서는 가시성 기능을 가진 동적 블록을 만들어 보겠습니다.

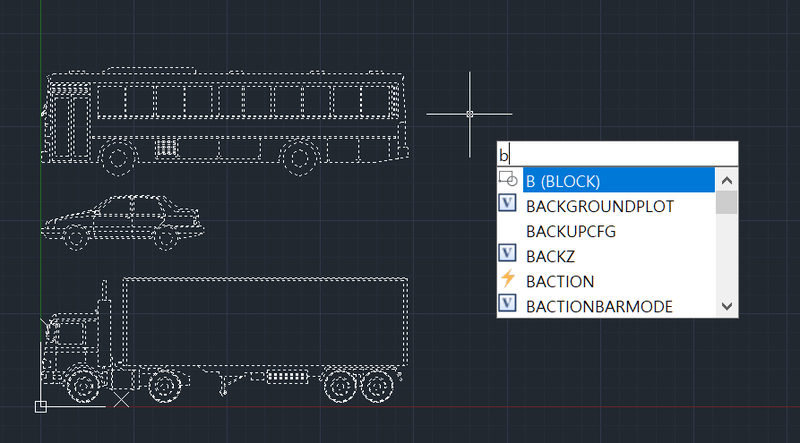

1. 다음과 같이 세 자동차를 그리고 블록으로 정의합니다.

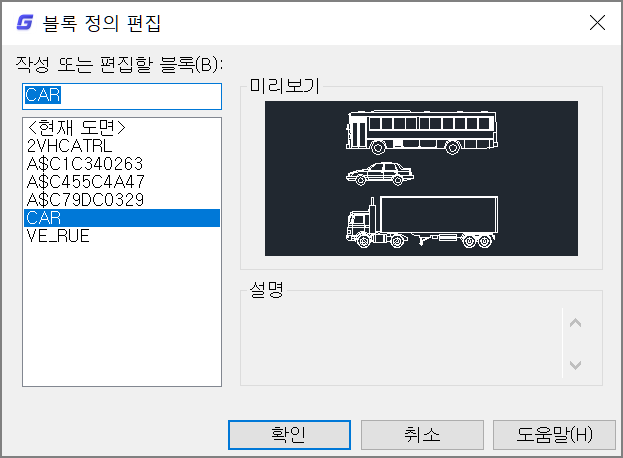

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

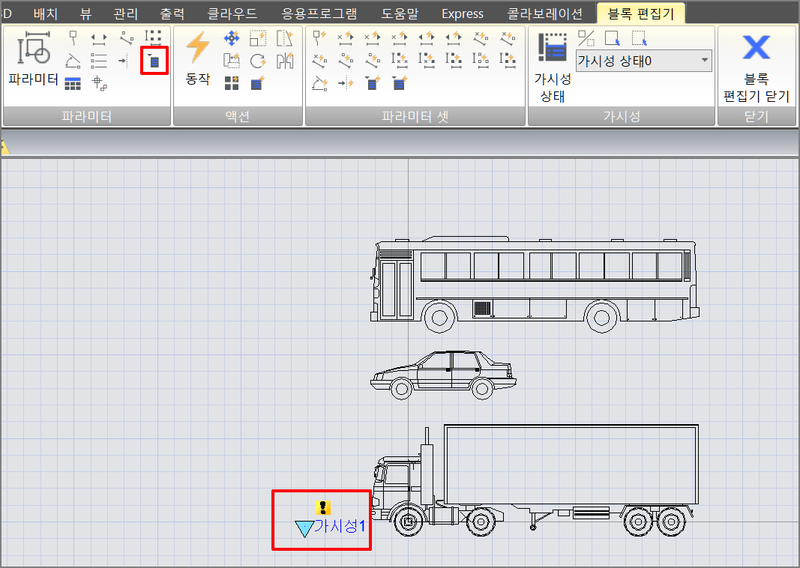

3. 매개변수 패널의 가시성 매개변수 버튼을 클릭하고 시스템 프롬프트에 따라 아래와 같이 매개변수의 위치를 지정합니다.

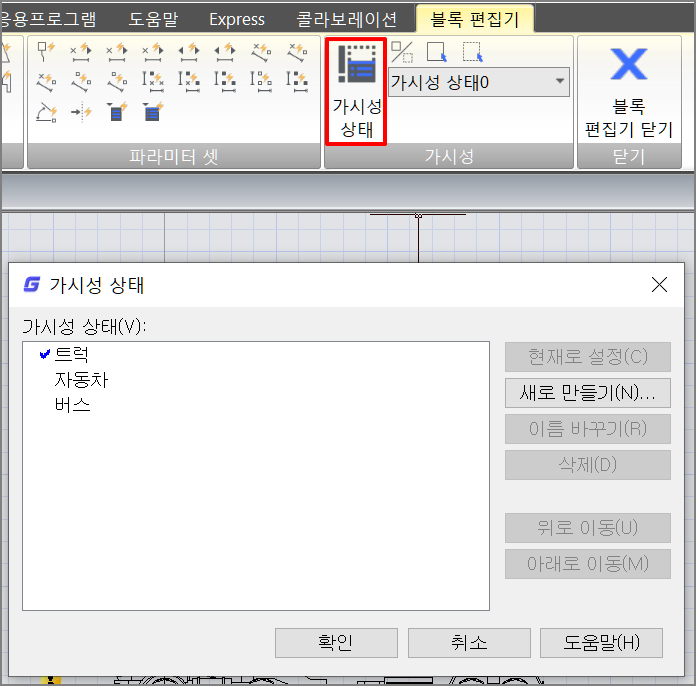

4. 가시성 패널에서 가시성 상태 버튼을 클릭하면 가시성 상태 대화상자가 표시되며 가시성 상태의 이름 변경, 생성, 제거가 가능합니다. 이제 세 자동차의 가시성을 제어하기 위해 새로 만들기 옵션을 이용하여 아래와 같이 세 가시성 상태를 생성합니다.

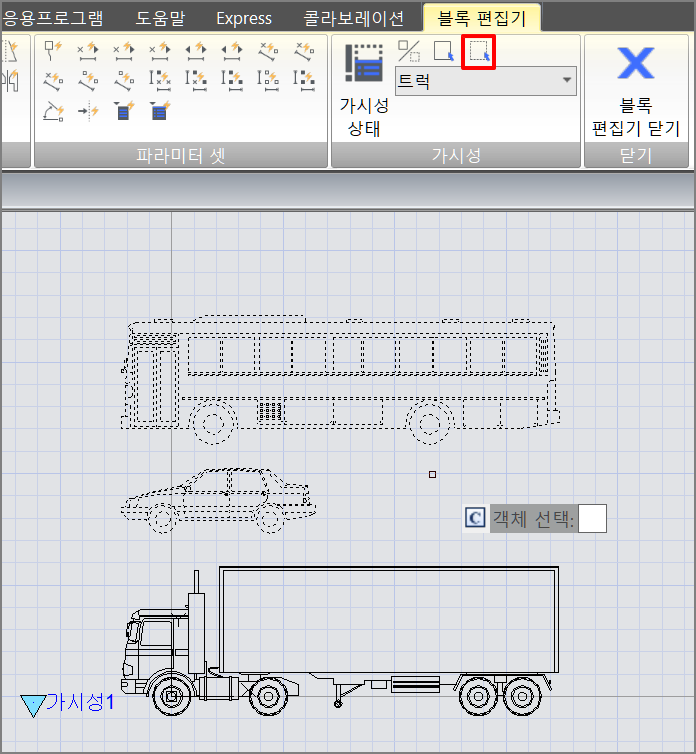

5. 먼저 버튼을 클릭하여 풀 다운 메뉴에서 "트럭"을 선택합니다. 가시성 도구 패널에서 “숨김”버튼을 클릭하고 자동차와 버스 그림을 선택하면 “트럭”상태에서 두 그림은 보이지 않게 됩니다. 선택 후에는 Enter 키를 눌러 확인하십시오. "자동차"와 "버스"의 상태에서도 동일한 방식으로 각 그림만 보이도록 설정합니다.

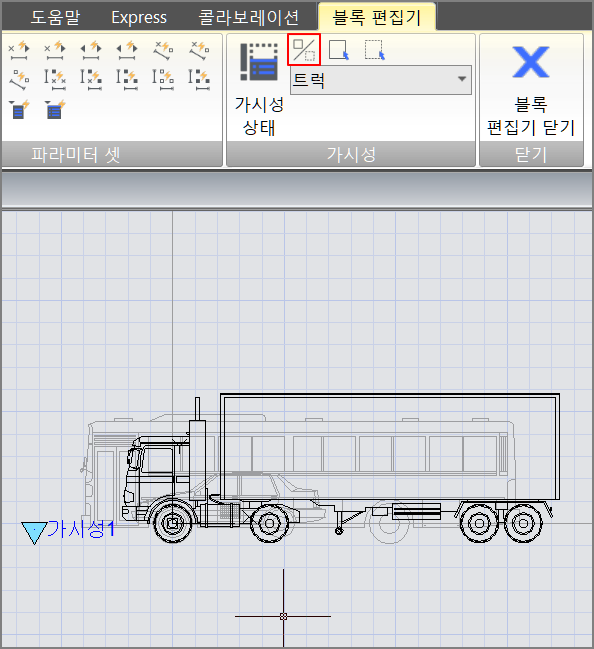

6. 가시성 상태 편집을 완료하고 가시성모드 버튼을 클릭하여 숨겨진 그림을 보이게 설정한 다음, 아래 그림과 같이 세 자동차가 기준점에 서로 겹치도록 이동시킵니다. 저장 후 블록 편집기를 종료합니다.

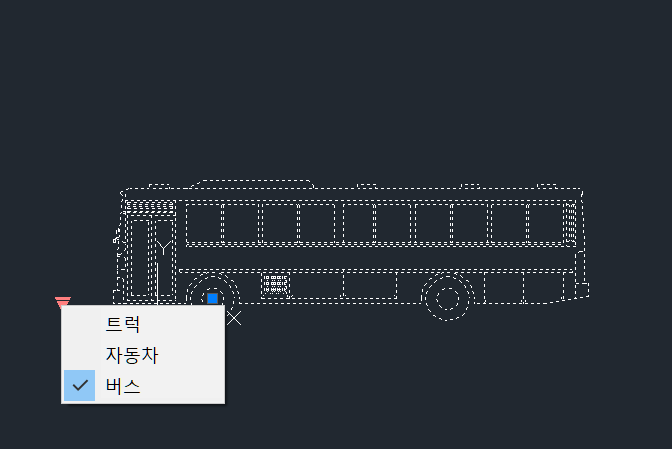

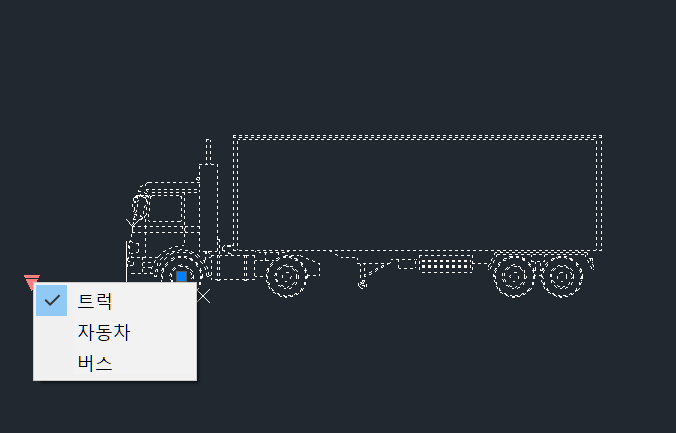

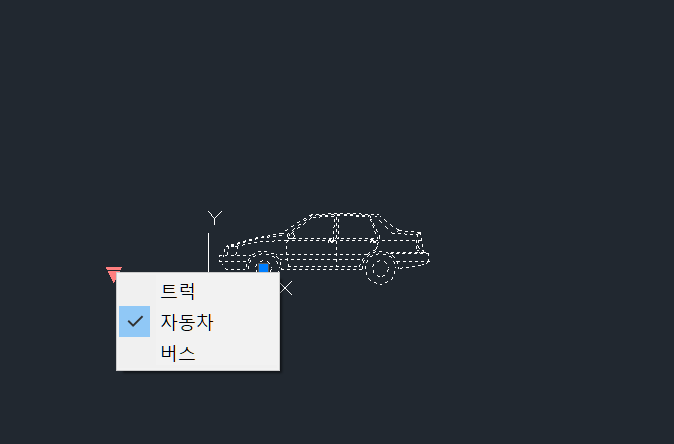

7. 마지막 테스트를 위해 도면에 동적 블록을 삽입하고 동적 블록을 선택한 다음 가시성 매개변수의 그립을 클릭하여 풀 다운 메뉴에서 항목을 하나 선택합니다. 선택한 항목에 따라 그림이 자동으로 변경되면 완료입니다.
