구조도면상의 Beam List, Girder List가 누락 되어 있어 고생을 한 경험은 건축기사라면 다들 겪어 봤을 일이다.
구조계산서 상에라도 나와 있으면 그거라도 찾아서 공사를 할 수있는데,
그것도 주말에, 공휴일에(구조사무실이 업무를 안하는 날) 철근소장이 뚜벅뚜벅 찾아와서
"과장님. 근데 지금 철근 배근 시작하려고 하는데, 보 리스트가 없는게 있네요."
뭐 이런식으로 황당하게 얘기하는 적이 다들 한,두번을 있을 것같다.
공사초기에 좀 한가할때, 얘기라도 해주면 좋으련만,
그리고, 난 왜 몰랐던가? 하면서 자괴감에 빠지기 십상이다.
하여간,
구조사무실에 E-mail, Fax를 보내고, 이거저것 없다고 보내면, 회신은 또 한세월이다.
그러는 동안에도 철근소장은, 철근 반장은 보부호가 뭐냐고 계속 닥달하고......
착공초기에 도면 검토시 기둥 리스트, 보 리스트 등을 누락 된걸 찾기 쉽게 하는 방법이다.
우선, 지하주차장 전체 구조 평면도를 펼쳐서, 각각의 부재와 부호가 일단 매치가 되는지를 일일이 확인한다.
똘똘한 신입사원 하나로도 충분히 할 수 있다.
일단, 내 얘기는 각각의 부재마다 각각의 부호가 있다는 전제하에서 시작하는 거다.
(1) Beam, Girder 부호만 남기고, 다 삭제 한다.(굳이 삭제 안해도 되는데, 해보니, 데이타가 너무 많아서 나중에 정리가 안되서
난 일단, 다지운다.)

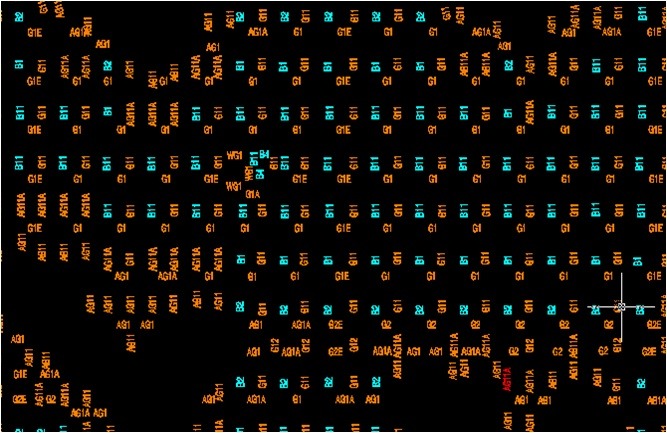

그러면, 아래 그림처럼 된다.
(2) 다음은 블럭(BLOCK)이 있는지 확인 한 후, 있다면 모두 분해 한다.(블럭은 인식 못함.)
(블럭 선택 후 분해 - 몇번 반복)
(3) 명령창에 "TABLE" 입력
| 명령 : TABLE |

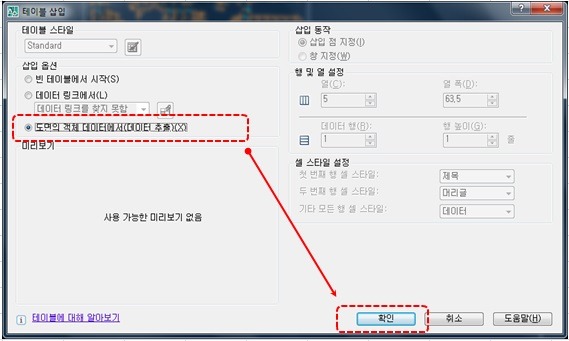

(4) 아래 "테이블 삽입"창이 뜨면, [도면의 객체 데이터에서(데어터 추출)] - [확인]

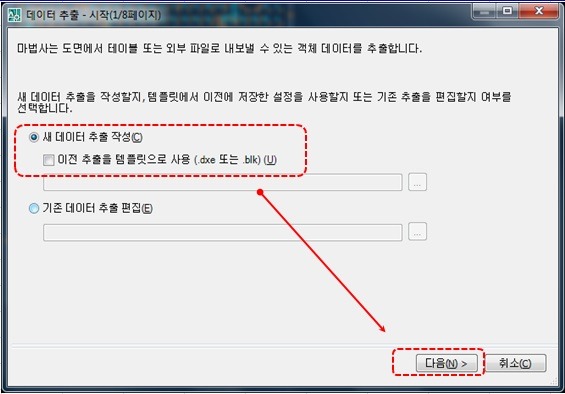

(5) 그러면, 다시 아래 "데이터 추출-시작" 창이 뜬다. 그림처럼, 딸깍, 딸깍.

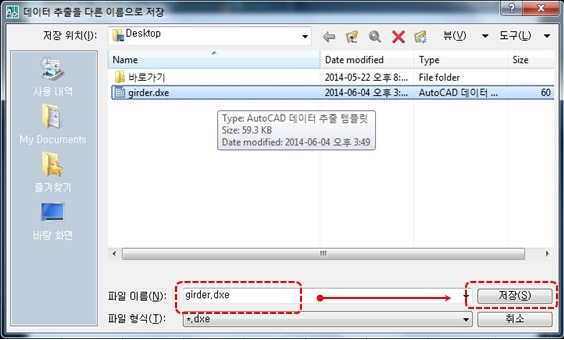

(6) 파일이름을 설정하고 저장. (난, "girder"로 했다.)

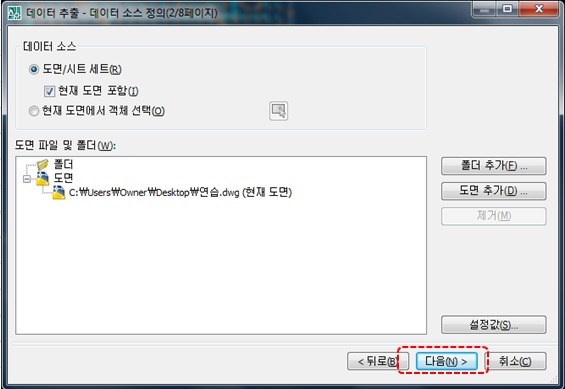

(7) 아래 그림처럼, [다음] 누르고,

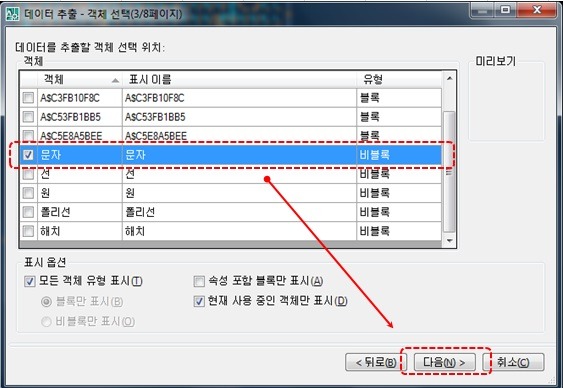

(8) 다른 객체는 선택을 하지 말고, "문자"만 선택하고는, 다시 [다음].

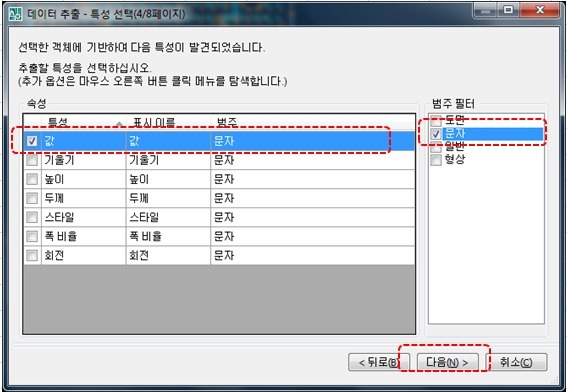

(9) 아래 그림처럼, 값, 문자 선택 후 [다음].

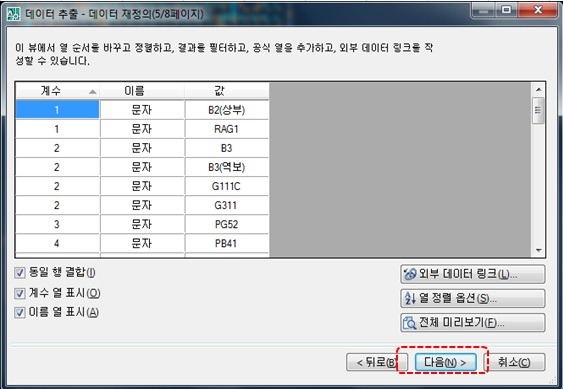

(10) 다시 [다음]

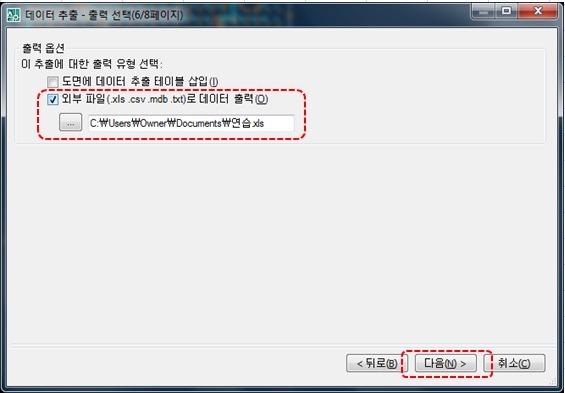

(11) 6/8 단계다, '외부 파일 데이터로 출력' 선택 후 [다음]

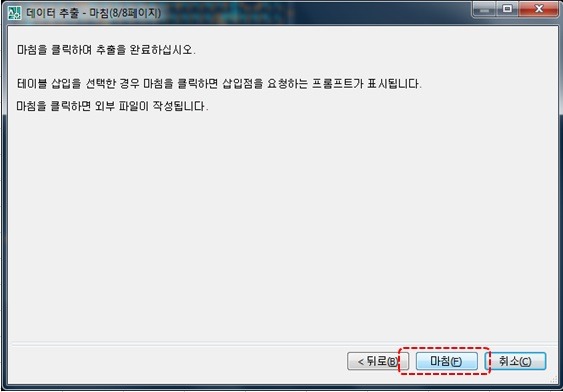

(12) 드디어 끝.(ps. 1/8페이지 부터 쭉 시작 하는데, 7/8페이지는 원래, 없다.)
이렇게 하면 캐드의 문자를 엑셀로 변환 할 수 있다.
"도면검토시 구조도면 보 리스트 누락 확인 하는 방법 #1"에서 일단, 캐드에 있는 문자를 엑셀로 변환 하는 방법을 다뤘다.
이글 부터 본사람은 아래적힌 제목을 클릭해서 그거 부터 보고 와라.
#2는 엑셀은 잘하는 사람은 일단 볼필요가 없는데,
간단히 VLOOKUP 함수를 이용해서 확인 하는 절차다.

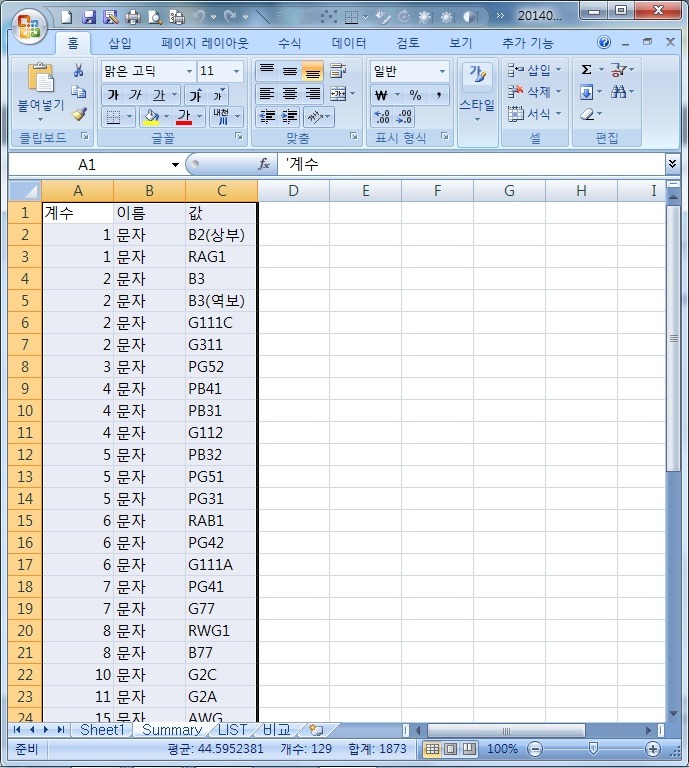

(1) #1에서 추출한 엑셀 데이터를 연다. 엑셀로는 뭐 이렇게 나온다.
내용을 보면, "계수"는 실제 그 DATA의 갯수를 얘기하는 거다. 그러니까, 이건,
B2(상부), RAG1은 각 1개, B3는 3개, ........ 뭐 이런 뜻이다. 하여간, Auto CAD상에 있는 문자는 다 정리 되었다.
(2) 이제는 구조계산서나, 구조 도면상에 있는 보리스트(Beam List, Girder List)를 엑셀로 정리 한다.
굳이 일일이 안하고, #1과 같이 추출 해도 된다.

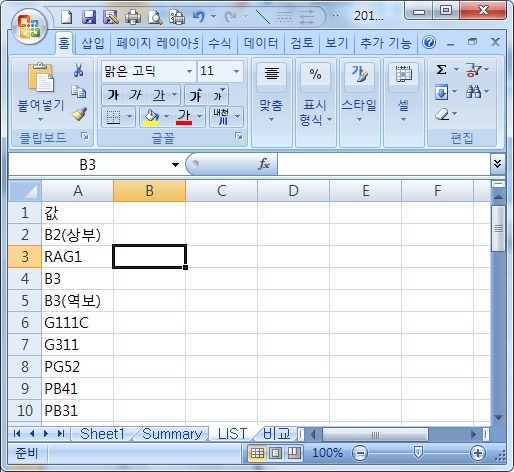

아래 그림처럼 하여간 정리 한다.

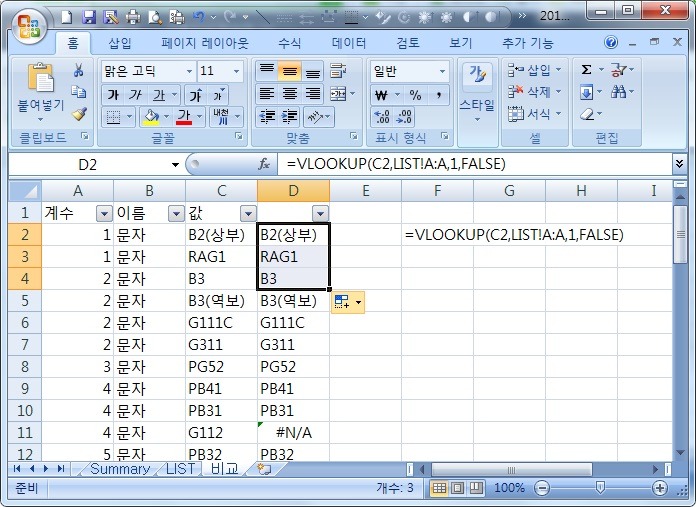

(3) 본격적으로 비교는 엑셀 "VLOOKUP"함수를 이용해서 아래 그림처럼 작성 해서 아래로 드래그 하면 된다.
여기서는 "G112"의 경우 "D"열의 값이 "#N/A"로 표시 되는 것으로, 없다는 걸 알 수 있다.
엄청 길게 적었는데, 내가 적어둔 순서대로만 하면, 그리 시간도 오래 걸리지 않는다.
한번 해보면 안다.
