구조도면 부호(기호) 관련 정리
2022/12/22
[벽체 부호 개요]

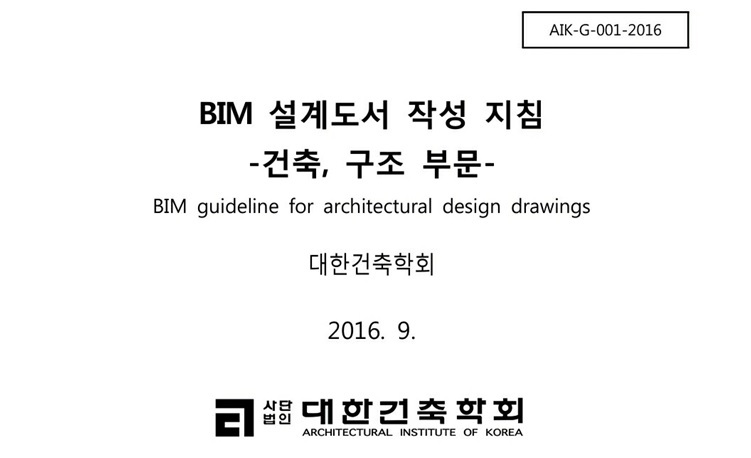

※"대한건축협회 "BIM 설계도서 작성지침 -건축,구조부문-" 참고 하여 작성

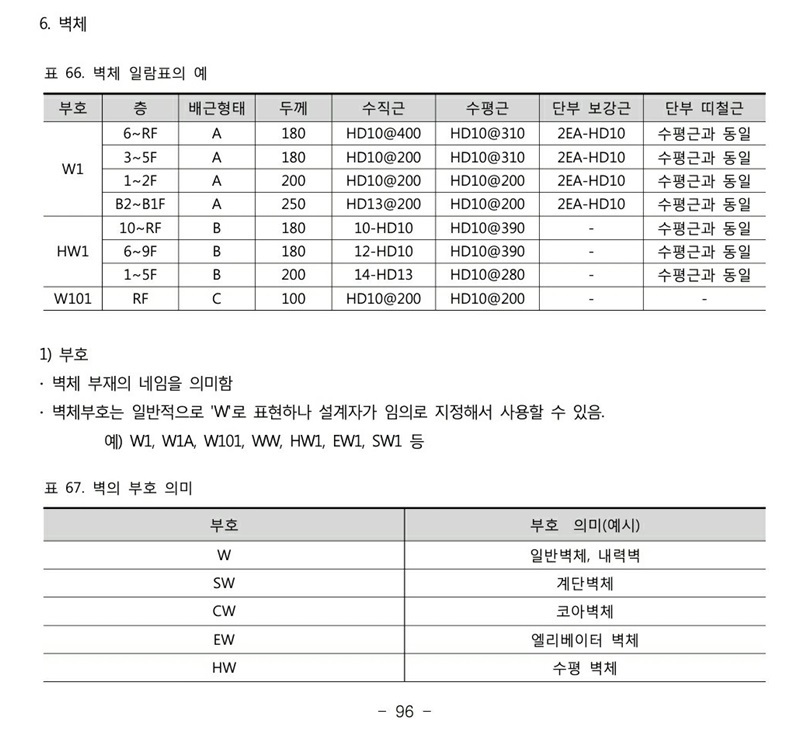

(1) 벽체 부호는 벽체 부제의 이름을 의미함.
(2) 벽체 부호는 일반적으로 "W"로 표현 함
ex) W1, W2, W3, ......
(3) 설계자가 임의로 지정해서 사용 할 수 있음
ex) WW, HW1, EW1, SW1, ......
| 부 호 | 부호 의미(예시) |
| W | 일반벽체, 내력벽 |
| SW | 계단 벽체 |
| CW | 코어 벽체 |
| EW | 엘리베이터 벽체 |
| HW | 수평 벽체 |
| RW | 벽체 중 토압을 받는 벽체(지하외벽) / Retaining Wall(옹벽) |
| BW | 지하 벽체 |
| DW | 드라이(DRY) 외벽 |
| BT/BTW | 버트레스 벽체 |
※ 구조사무실 마다 표기 방식이 다르고, 설계자가 임의로 지정해서 사용.
